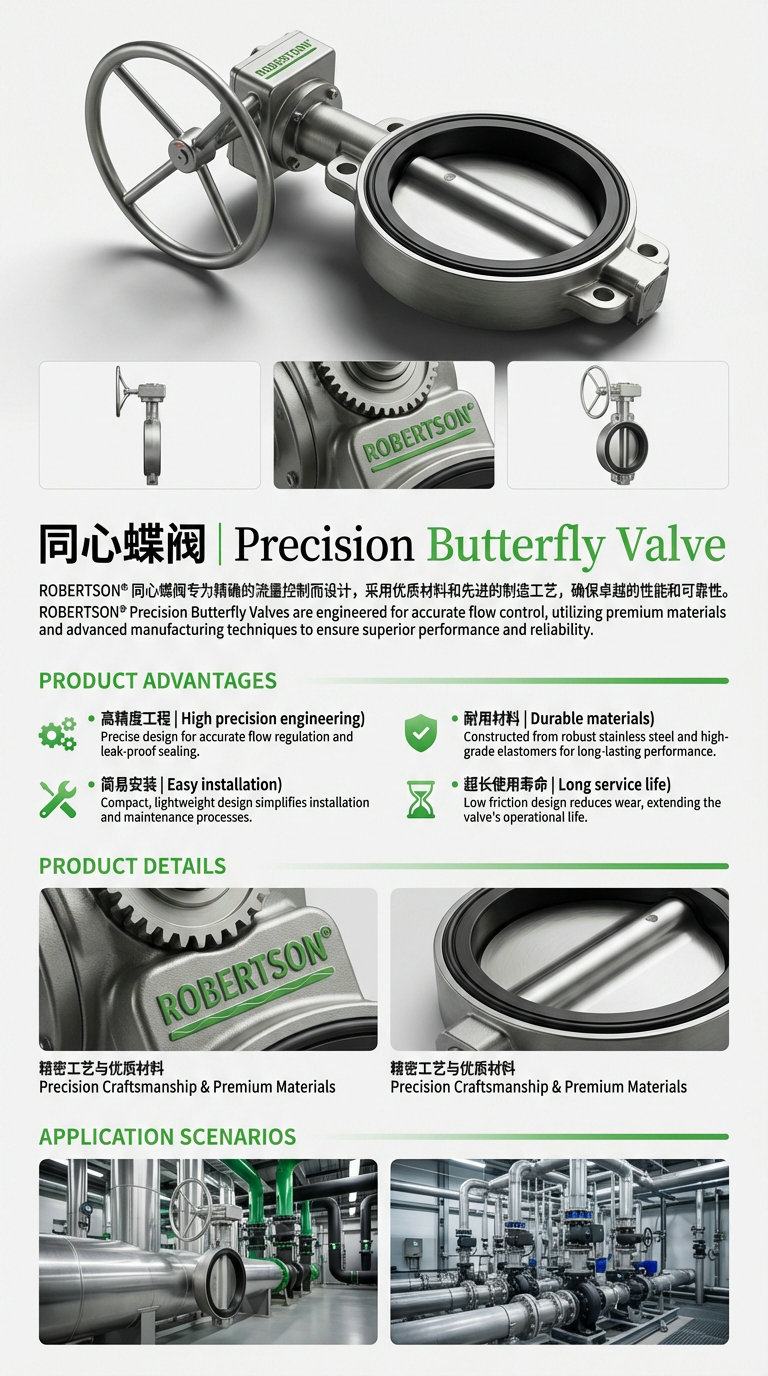

美国罗伯逊 ROBERTSON 进口中线蝶阀，又称同心蝶阀，是指阀杆轴心、蝶板中心、本体中心在同一位置上，由高性能气动/电动执行机构与中线蝶阀阀体组合而成的新一代工业自动化控制装备。它是工业管路系统中实现介质截断与流量调节的经济型、通用型核心控制单元。 该产品以净化干燥的压缩空气（气动型）或电力（电动型）为动力源，通过接收 DCS、PLC 等控制系统输出的标准电信号，驱动执行机构带动蝶板做 90° 旋转，实现对管路介质的快速开启、关闭或比例调节。执行器分为单作用（弹簧复位，断气时阀门自动复位）和双作用（失气时阀位保持）两大类型，具有本质安全、输出力矩大、响应迅速等突出优势。 中线蝶阀采用软密封设计，通常由衬胶（丁腈、乙丙、氟胶等）阀座与金属阀板构成密封副。该阀结构简单、制造方便、成本低廉，在给排水、水处理、暖通空调、轻工、医药等对温度与压力要求不高的非关键性应用场景中，是替代闸阀、截止阀的理想产品。它易于实现远程自动化控制，并可灵活选配手动、气动、电动等多种驱动方式，执行器与阀门的连接平台符合 ISO 5211 国际标准。
1. 结构紧凑，轻便节能
蝶阀整体结构紧凑，在同等口径下重量远轻于闸阀和截止阀，有利于减轻管道负荷，降低安装和维护成本。其结构简洁的设计也使得拆装与维修更为容易。
2. 启闭迅速，操作扭矩低
蝶阀采用 90° 旋转启闭方式，开关迅速，特别适用于需要快速截断或开启的场合。同时，中线衬胶蝶阀的密封形式使其拥有较低的启闭扭矩，操作省力，可实现快速启闭。
3. 软密封结构，实现双向零泄漏
阀座采用橡胶或聚四氟乙烯等弹性材料，气密性强，开关迅速，可实现双向气泡级密封，达到零泄漏标准。
4. 双向密封，安装灵活
采用中线（同心）设计的阀门，可承受来自管道任意一侧的全压差，无进出口方向限制，极大地简化了现场的安装难度。
5. 可在线更换密封件，维护成本低
软密封阀座一般为可拆卸结构，可在不拆除整个阀门的情况下，方便地在管道上快速更换密封圈或阀座。密封材料耐老化、耐腐蚀，使用寿命长。
6. 本质安全，无需额外防爆措施
气动执行机构以压缩空气为动力源，不产生电火花，具有本质安全性。在石油化工、天然气等易燃易爆环境中无需额外采取防爆措施即可安全使用，相较于电动阀门具有显著的安全优势。
7. 双作用/单作用气动执行机构可选，故障安全功能完备
气动执行器分为单作用式和双作用式两大类：单作用式（弹簧复位） ——断气/断信号时，阀门将按控制系统要求自动处于预设安全位置（气开式 FC 失气关闭或气关式 FO 失气开启），适用于安全联锁要求严格的场合；双作用式 ——失气时阀位保持（FL），适用于需保位的一般切断场合。
8. 配合智能定位器，实现高精度控制和预测性维护
可配置智能电气阀门定位器（4-20mA 输入），控制精度可达 ±0.1%～±1.0%。智能定位器具有自整定功能，支持 HART/Modbus/Profibus 总线通讯，可实现阀位、气源压力等运行参数的远程实时监控和故障诊断。
9. 空气过滤减压阀必配，确保气源纯净稳定
进口气动中线蝶阀对气源质量有明确要求——必须在气源入口配置空气过滤减压阀（气动三联件），将来自空压机的压缩空气进行过滤净化并将压力稳定在所需数值上（标准 0.4-0.7MPa），这是保证定位器精度、执行机构寿命及阀门长期稳定运行的关键措施。
10. 阀体可内衬多种氟塑料，耐腐蚀性能强
针对强腐蚀性介质（如各种浓度的强碱、有机溶剂、王水、硫酸、盐酸等），阀体可选用全衬（衬氟/全塑）或衬胶结构，阀座和阀体内衬一体化设计，有效隔离介质与金属阀体的接触，确保在腐蚀性管路上的安全使用。圆形抛光阀板边缘则保证了阀门实现完全的同心密封、更低的扭矩和更长的阀座寿命。
11. 应用领域广泛
从高速流体传输到真空环境应用，从常规工况到高压场景，中线蝶阀以全面的适配性、可靠的性能与便捷的操作体验，可灵活应对各类工业领域的流体控制需求。除标准水处理应用外，通过在阀体、阀板材质及密封材料上进行针对性选配，还可广泛应用于食品饮料、医药、化工、电力及船舶等多个行业。

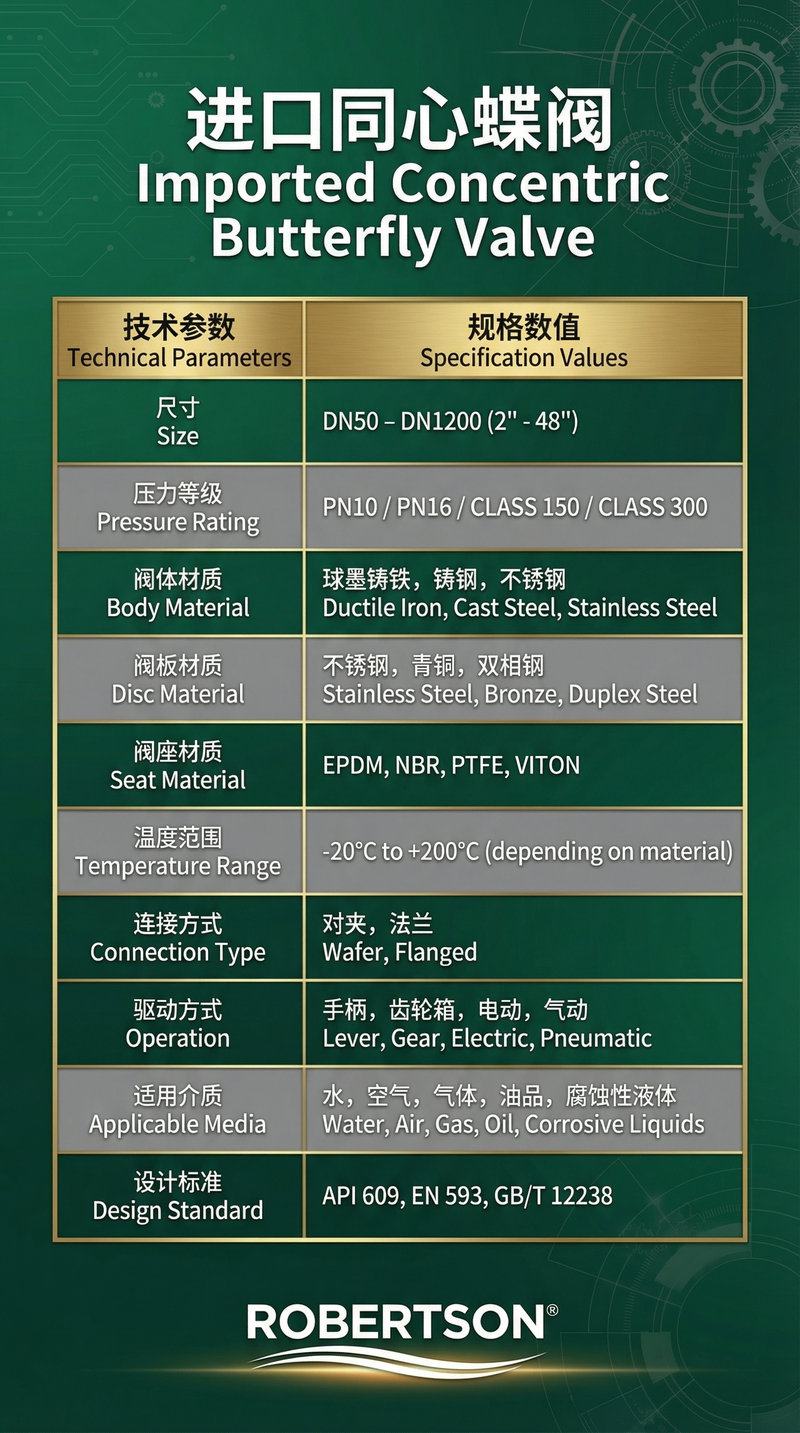

说明：以上参数基于美国罗伯逊 ROBERTSON RBF-RSS-Series 进口中线蝶阀的标准技术规范编制。中线蝶阀（同心蝶阀）与双偏心蝶阀、三偏心蝶阀的核心区别在于：中线蝶阀的阀杆轴心、蝶板中心、本体中心三者完全重合，密封依靠弹性阀座变形实现，结构最简单、成本最低廉，是各类工业管路实现两位式切断控制的主力产品。双偏心蝶阀通过几何偏心结构消除密封面摩擦，适用于更高压力（Class300）、更高温度（+450℃）工况；三偏心蝶阀采用锥面金属对金属密封，适用于超高温（+650℃）、超高压（Class2500）、含颗粒介质及防火要求极其严格的工况。中线蝶阀适用于中低压（≤PN2.5MPa/Class150）、常温（≤200℃）、介质较清洁的工况，客户应根据实际工况对压力、温度、介质洁净度的要求进行合理选型。
中线蝶阀与其它阀门类型定位：中线蝶阀是典型的大流量、低阻力开关阀，适用于大口径水管路快速启闭。在需要精确控制流量的工艺管线，建议选用套筒阀等调节阀；在高压、高温或强腐蚀性工况，建议选用双偏心/三偏心蝶阀。中线蝶阀的缺点是不耐磨和不耐高温，由于蝶板与阀座始终处于挤压、刮擦状态，阻力矩大、磨损快，这是中线蝶阀在高温、高压、高磨损工况下需要升级为偏心蝶阀的根本原因。

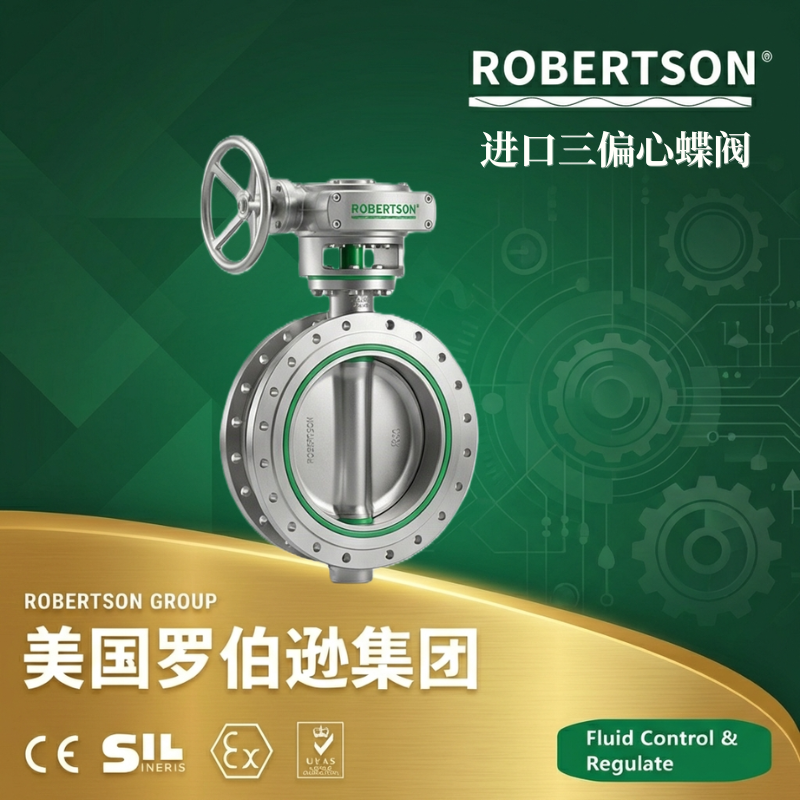

中线蝶阀vs双偏心/三偏心蝶阀选型参考：中线蝶阀（软密封） ：弹性阀座变形实现密封，低压（≤PN2.5）、常温（≤200℃）、清洁介质工况，经济型首选。双偏心蝶阀（高性能弹性密封/金属密封） ：双偏心设计消除密封面摩擦，压力可达 Class600，温度可达-40℃~+450℃，含微量颗粒介质工况，性能和成本的均衡之选。三偏心蝶阀（金属硬密封） ：锥面密封副+扭矩密封原理，压力可达 Class2500，温度可达-196℃~+650℃，含颗粒介质、防火要求严苛工况，高性能高成本方案。客户应根据实际工况对温度、压力、介质洁净度及密封要求进行充分评估后合理选型。
选型建议：中线蝶阀主要适用于给排水、水处理、暖通空调等中低压、常温、介质较清洁的场合。当介质温度超过 150℃（EPDM 上限）或 200℃（PTFE 上限）时，应选用金属硬密封蝶阀；当介质含硬质颗粒时，应选用三偏心金属硬密封蝶阀（中线蝶阀的橡胶衬里会被颗粒划伤）。当压力等级超过 Class150（PN2.5）时，中线蝶阀标准配置压力不足，应选用双偏心或三偏心蝶阀。当介质为强酸、强碱、有机溶剂等强腐蚀性介质时，必须选用衬氟全衬里蝶阀（F46/PFA），阀体可选用铸铁或不锈钢衬氟结构。对于食品、医药等卫生级别工况，应选用不锈钢阀体+食品级密封材料（EPDM/PTFE）+卡箍快装连接。选型时需特别注意上述工况条件，建议在选型前向我司技术工程师提供详细的介质参数，以确保阀门与系统完美匹配。在订货时务请明确阀体材质、密封材质、连接方式、执行器类型及附件配置等关键信息，以便我司为您提供最优的进口中线蝶阀整体解决方案。
