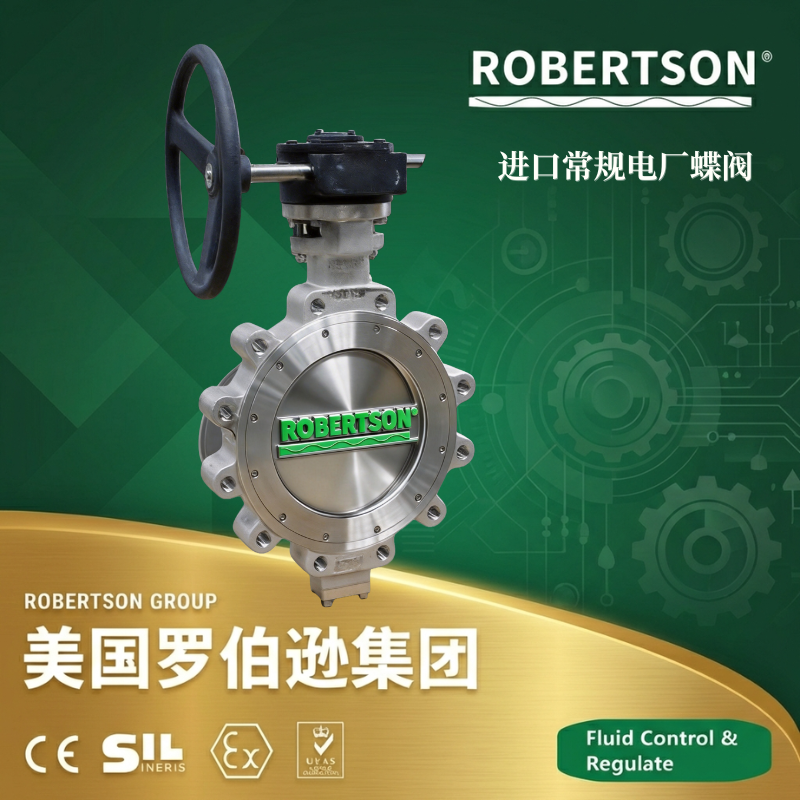

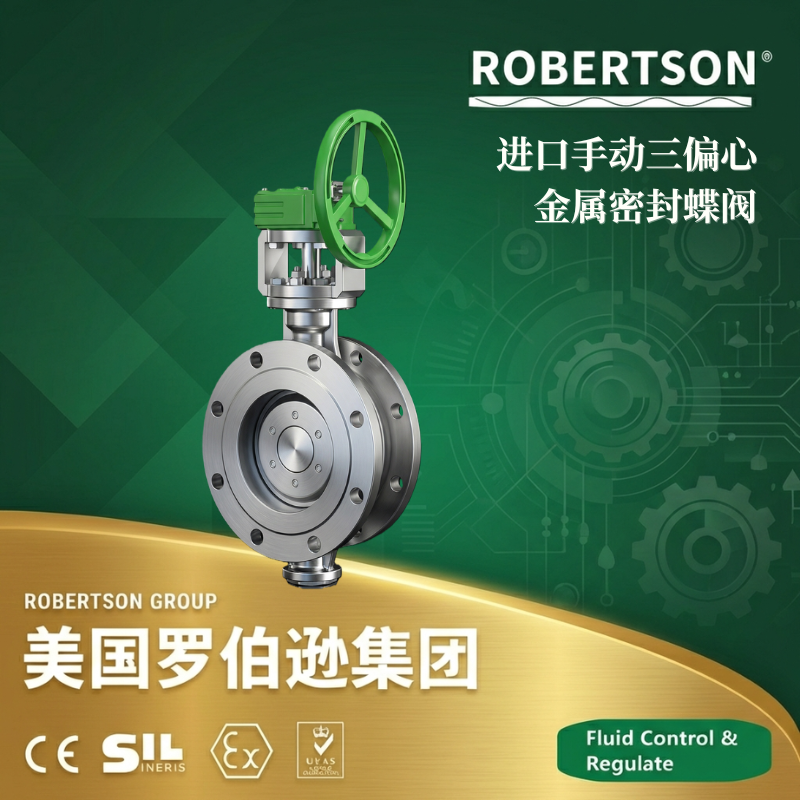

美国罗伯逊ROBERTSON进口手动三偏心金属密封蝶阀采用三维偏心几何学原理设计，是一种专为高温、高压、强腐蚀及含颗粒流体等严苛工况设计的高性能切断与调节阀门。该产品通过蜗轮蜗杆手动机构驱动，不需要外部动力源，适用于对自动控制无要求或现场无气源/电源的工业管线场景。 三偏心蝶阀的核心技术在"第三偏心"——在双偏心（阀杆轴线偏离密封面中心、阀杆轴线偏离阀体中心）的基础上，增加密封锥面轴线与管道轴线成一定角度的斜面偏心角设计，使得阀门启闭时蝶板与阀座的密封面在脱离的瞬间立即分离、关闭时仅在最后瞬间接触，从而实现启闭全过程零摩擦操作。第三偏心的锥面密封结构使阀门摆脱了依靠弹性变形实现密封的传统模式，转而采用"扭矩密封"原理——完全依靠手动驱动装置提供的扭矩将蝶板锥形密封面楔入锥形阀座，产生金属对金属的线接触面压，实现越关越紧的双向零泄漏密封性能。 阀体密封副采用多层次金属硬密封结构：蝶板密封圈为不锈钢薄片与石墨、碳纤维等材料层叠而成，软硬兼备；阀座密封面堆焊司太莱硬质合金（Stellite）并进行精密研磨，硬度可达HRC62以上，兼具金属硬密封的耐磨损性和软密封的弹性补偿能力。即使在低温-196℃或高温+650℃的极端工况下，仍能保持良好的密封性能。 美国罗伯逊ROBERTSON进口手动三偏心金属密封蝶阀以其独特的零摩擦启闭操作扭矩低、双向零泄漏密封寿命长、金属密封耐高温耐磨及手动蜗轮驱动结构简单安全可靠等特点，广泛应用于石油化工（催化裂化烟气管线、高温油气管道）、电力能源（锅炉烟气挡板、高温蒸汽隔离）、冶金钢铁（高炉煤气切断、热风炉高温烟道）、天然气输配（长输管线、门站）、低温及空分装置（LNG、液氧、液氮）以及给排水/供热管网等场合，可实现介质切断或流量调节控制。
1. 三维偏心结构，启闭全过程无摩擦，零磨损长寿命
采用第一偏心（阀杆轴线偏离密封面中心）、第二偏心（阀杆轴线偏离阀体中心）、第三偏心（密封锥面轴线与管道轴线成一定角度）的三维偏心结构设计。从0°到90°的启闭过程中，蝶板密封环与阀座之间的任意一点在开启瞬间迅速脱开、关闭时仅在最后瞬间才接触，在旋转全行程中无任何摩擦接触。这一设计彻底消除了密封副的磨损问题，使用寿命远超传统中线及双偏心蝶阀，同时启闭扭矩更低、手动操作更轻便。
2. 扭矩密封原理，越关越紧，实现双向零泄漏
采用"扭矩密封"而非"位置密封"原理，完全依靠手动驱动装置提供的扭矩将蝶板楔入阀座，产生金属对金属的线接触面压实现密封，不依赖介质压力。由于第三偏心的锥面配合，启闭时无摩擦，密封接触面压与手动输入扭矩成正比，关闭越紧密封性能越好。无论是在高压还是低压工况下，均能保持稳定可靠的双向零泄漏密封性能，密封等级可达ANSI/FCI 70-2 Class VI微气泡级标准。
3. 多层次金属硬密封副，耐高温、耐磨损、抗冲蚀
蝶板密封圈采用不锈钢薄片与石墨、碳纤维等材料层叠而成的多层次复合密封结构，兼具金属硬密封的高强度和软密封的弹性补偿能力。阀座密封面堆焊司太莱硬质合金（Stellite）并进行精密研磨，表面硬度可达HRC62以上，具有优异的耐冲刷、耐磨损、抗气蚀性能，尤其适用于含颗粒介质、高温高压蒸汽及腐蚀性化工介质等严苛工况。全金属密封结构本身具备固有防火性能，可选API 607/API 6FA耐火试验认证。
4. 蜗轮蜗杆手动驱动，操作轻便、自锁可靠
采用蜗轮蜗杆减速传动机构，通过旋转手轮带动蜗杆驱动蜗轮和阀杆，将操作力矩放大数倍，使大口径阀门启闭仍能轻松操作。蜗轮蜗杆传动具备自锁特性，可防止因管道振动或介质冲击导致的阀位意外漂移，确保阀门在设定位置保持稳定。手轮可按需安装在阀门左、右两侧，适应不同安装空间和操作习惯。
5. 双向密封功能，安装不受介质流向限制
产品具有双向密封功能，安装时不受介质流向限制，也不受空间位置影响，可在任何方向安装。密封面具有弹性补偿功能，即使在长期使用产生微量磨损后，仍能自动补偿维持可靠密封，特别适合需要频繁启闭或工况多变的场合。
6. 宽温度与压力适应能力
适用温度范围极为宽广：标准型-20℃～+425℃，碳钢阀体可达-29℃～+425℃，高温型可达-40℃～+650℃，深冷型可达-196℃～+200℃，压力等级覆盖PN1.0至PN10.0MPa以及Class150至Class600（最高可达Class2500），可满足从深冷液化天然气到超高温蒸汽管线的广泛需求。
7. 阀杆防吹出与低逸散密封设计
阀杆采用防吹出结构设计，防止在腔体压力异常升高时阀杆被介质压力推出。阀杆密封可选活载荷填料函设计，通过碟形弹簧持续压紧填料，自动补偿填料磨损与温度变化，确保阀门长期运行无外漏。可选配低逸散填料系统，符合ISO 15848及TA-Luft最严格逸散性排放标准要求，满足环保法规对VOCs排放的限制。
8. 免拆阀在线维修，维护成本低
多层密封环和阀座采用可拆卸式结构设计，无需拆卸蝶板和阀轴，无需将阀门从管道上拆下即可在线更换密封圈。对于运行中易磨损的多层次密封圈，用户仅需打开阀盖即可快速完成现场维修更换，大幅降低维护停机和备件成本，特别适用于不允许长时间停机的关键管线。
9. 多种连接形式与结构配置
提供法兰连接（RF突面/MFM凹凸面）、对夹式连接、对焊连接等多种阀体结构，以及铸造或锻造阀体配置。整体式或分体式阀体结构刚性强，承受管道外载荷能力优异，在高压差、强振动及腐蚀性环境下的长期运行可靠性更高。
10. 全系列可互换ISO 5211接口，便于升级自动控制
阀门顶部法兰符合ISO 5211安装接口标准，在后续需要远程自动控制时，可直接加装气动或电动执行机构，无需更换阀体，实现手动到自动的无缝升级。这一模块化设计为用户保留了从手动阀门升级为自动控制阀门的灵活路径，便于工厂自动化改造。
| 项目 | 参数 |
|---|---|
| 产品型号 | RBM-TriEx-Series 进口手动三偏心金属密封蝶阀（TriEx = Triple Offset / Triple Eccentric） |
| 公称通径 | DN50 ~ DN2000（NPS 2英寸 ~ 80英寸），常规主推DN80 ~ DN1200 |
| 公称压力 | PN1.0、PN1.6、PN2.5、PN4.0、PN6.4、PN10.0MPa；Class150、Class300、Class600（最高可达Class2500） |
| 适用介质 | 水、蒸汽、过热蒸汽、高温烟气、空气、煤气、天然气、油品、酸碱性腐蚀性介质、含颗粒流体、浆料、海水、低温液体（LNG/液氧/液氮）等 |
| 适用温度 | 标准型：-20℃～+425℃；碳钢阀体：-29℃～+425℃；不锈钢阀体：-40℃～+650℃；深冷型：-196℃～+200℃ |
| 阀体材质 | WCB/A105铸钢、CF8/304不锈钢、CF8M/316不锈钢、CF3M/316L超低碳不锈钢、双相不锈钢、球墨铸铁QT450、铬钼钢、Inconel、Monel、Hastelloy、Ti钛合金 |
| 蝶板材质 | WCB铸钢、CF8、CF8M、CF3M、双相不锈钢，密封面堆焊司太莱合金/碳化钨喷涂 |
| 阀杆材质 | 17-4PH沉淀硬化不锈钢、410SS、304不锈钢、316不锈钢、XM-19（Nitronic 50） |
| 密封圈材质 | 不锈钢薄片+石墨/碳纤维层叠多层次密封圈，阀座密封面堆焊司太莱合金/碳化钨涂层 |
| 轴套/轴承材质 | 青铜C95800/C95200、自润滑复合轴承 |
| 密封结构 | 三维偏心锥形密封副，多层次金属硬密封/全金属硬密封 |
| 泄漏等级 | 金属硬密封：ANSI/FCI 70-2 Class V/Class VI（微气泡级零泄漏），符合API 598零泄漏标准 |
| 密封方向 | 双向密封（安装不受介质流向限制） |
| 驱动方式 | 蜗轮蜗杆手动驱动；可选手柄直接驱动（小口径） |
| 设计及制造标准 | API 609 Category B、ASME B16.34、ISO 5752、EN 593、GB/T 12238 |
| 结构长度标准 | API 609、ASME B16.10、ISO 5752、EN 558、DIN 3202 |
| 连接法兰标准 | ASME B16.5、ASME B16.47、EN 1092-1、GB/T 9113、JB/T 79、HG/T 20592 |
| 压力试验标准 | API 598、ISO 5208、EN 12266-1、MSS SP-61 |
| 防火标准（可选） | API 607、API 6FA、ISO 10497 |
| 低逸散标准（可选） | ISO 15848-1、TA-Luft（VDI 2440） |
| 手动操作扭矩 | 蜗轮蜗杆传动减速比匹配、手轮省力操作（自锁结构） |
| 执行器安装接口 | 阀门顶部法兰符合ISO 5211标准接口，便于后续加装气动/电动执行器 |
| 配置类别 | 可选配置项 |
|---|---|
| 手动操作机构选型 | 蜗轮蜗杆手动（标准配置，适用于≥DN200大口径或高压差工况）：通过旋转手轮带动蜗杆驱动蜗轮和阀杆，将操作力矩放大数倍，操作轻便省力。蜗轮蜗杆结构具备自锁特性，可防止因管道振动或介质冲击导致的阀位意外漂移，手轮可按需安装在阀门左、右两侧，适应不同安装空间。手柄直接驱动（适用于DN200以下小口径、低压差工况）：手柄与阀杆直接连接，顺时针旋转关闭、逆时针旋转开启，操作直观简便，启闭迅速。手柄顶端配有开关标识牌便于现场状态识别，内置限位螺栓确保90°行程精度 |
| 密封结构选型 | 三偏心多层次金属硬密封（标准配置）：不锈钢薄片+石墨/碳纤维层叠式密封圈，适用-196℃～+450℃，含颗粒介质工况，软硬兼备，具备密封补偿能力，密封等级Class V/Class VI。三偏心全金属硬密封（高温耐磨型）：阀座密封面堆焊司太莱合金/碳化钨涂层（HVOF工艺），适用-196℃～+650℃，硬度HRC62以上，耐冲刷耐磨损，适用于高温蒸汽、含颗粒强冲刷介质和强腐蚀性化工介质 |
| 阀体材质选型 | WCB/A105铸钢：常规水、油、蒸汽介质，适用-29℃～+425℃，经济型。CF8/304不锈钢：一般腐蚀性介质。CF8M/316不锈钢：耐酸碱性腐蚀介质。CF3M/316L超低碳不锈钢：抗晶间腐蚀，适用于强腐蚀性环境。双相不锈钢（2205/2507）：耐海水及高氯离子腐蚀，海洋平台/海水系统。铬钼钢（WC6/WC9）：高温高压蒸汽工况（+425℃～+550℃）。球墨铸铁QT450：低压水系统经济型方案。Inconel、Monel、Hastelloy、Ti钛合金：特殊苛刻腐蚀工况 |
| 密封面硬化处理选型 | 司太莱合金（Stellite）堆焊（标准配置）：硬度HRC38-45，耐冲刷、耐磨损，适用于高温蒸汽及含颗粒介质。碳化钨喷涂（HVOF超音速喷涂工艺）：硬度≥HRC65~HRC70，极高耐磨性，适用于含硬质颗粒的高磨损工况。无钴镍基合金堆焊：核电专用低钴含量材料，适用于核级阀门。Inconel 625/Inconel 718GH堆焊：高温耐磨，适用+650℃～+950℃超高温工况 |
| 连接形式选型 | 法兰连接（RF突面/MFM凹凸面/RTJ环连接面）：标准配置，便于拆卸检修，适用于DN50～DN2000。对夹式连接（Wafer Type）：结构紧凑，安装空间占用小，保温效果好，适用于DN50～DN600。对焊连接（BW）：ASME B16.25标准，高压及永久性安装，流道平滑无泄漏点，适用于高温高压永久性安装。可按用户要求提供ASME B16.5、EN 1092-1、GB/T 9113、JIS B2220等法兰标准的产品 |
| 防爆与环保配置 | 防火结构（可选）：符合API 607/API 6FA耐火试验认证，全金属密封本身具备固有防火性能，火灾导致密封烧毁后金属辅助密封立即启动，阻止介质大量泄漏和火焰蔓延。低逸散填料系统（可选）：符合ISO 15848-1、TA-Luft（VDI 2440）标准，VOCs挥发性有机物工况必选配置，填料泄漏量可控制在50ppm以下，满足环保逸散排放法规要求。防静电装置（可选）：蝶板与阀体间设置导电通路，将介质流动产生的静电导出至接地系统，消除静电火花在可燃介质环境中的安全隐患 |
| 阀杆密封与填料选型 | 活载荷填料函系统（标准配置）：碟形弹簧持续压紧填料，自动补偿磨损与温度变化。V型柔性石墨填料：适用-40℃～+500℃。低逸散组合填料（TA-Luft/VDI 2440认证）：柔性石墨编织绳+成形石墨环组合，适用-200℃～+800℃。阀杆防吹出结构（标配）：防止腔体压力升高时阀杆被推出，确保安全运行 |
| 特殊功能配置 | 深冷处理（-196℃级）：关键零件液氮深冷处理，消除奥氏体不锈钢马氏体相变风险，适用于LNG、液氧等超低温介质。防结晶加热夹套：适用于易结晶/易凝固介质（含硼水、沥青、含硫介质等），可通蒸汽或导热油保温，防止介质结晶堵塞。NACE酸性服役认证：符合NACE MR0175/ISO 15156标准，适用于含H₂S酸性天然气/油气工况。阀杆加长套：适用于埋地或隔热层安装的管道，便于在外部操作。手动阀门锁定装置：全开位/全关位可配锁定销，防止误操作 |
| 适用行业与典型应用 | 石油化工：催化裂化装置烟气管线切断、高温油气管道截断、延迟焦化装置高温烟气蝶阀、炼油装置蒸汽系统隔离。电力能源：锅炉烟气挡板、高温蒸汽隔离阀、循环水系统切断、凝汽器进出口蝶阀、脱硫脱硝系统烟气调节。冶金钢铁：高炉煤气切断阀、热风炉高温烟道蝶阀、转炉烟气回收系统、除尘管道隔离。天然气输配：长输天然气干线截断阀、天然气门站调压撬进出口隔离、储气库注采井口高压切断。低温/LNG：LNG接收站储罐进出口超低温蝶阀、空分装置液氧/液氮输送管线、乙烯装置深冷工况隔离（-196℃）。供热/热力管网：高温蒸汽供热主干线隔离与调节、换热站热网蝶阀。给排水/水处理：原水取水泵出口、污水处理厂进出水隔离。海水淡化/船舶：海水取水系统、压载水系统 |
| 选型特别提示 | 手动三偏心蝶阀选型的关键决定因素：（1）最高/最低工作温度——确定密封材质选型：≤425℃选碳钢+多层次金属硬密封；>425℃≤650℃选不锈钢阀体+全金属硬密封（堆焊司太莱合金或碳化钨涂层）；>650℃选高温合金硬密封；-196℃选深冷处理+不锈钢阀体。（2）最大操作压力及压差——确定阀体压力等级和结构强度，大口径或高压差工况建议选蜗轮手动操作。（3）介质是否含固体颗粒/纤维——含颗粒工况选全金属硬密封（堆焊硬质合金）；清洁介质选多层次金属硬密封即可；含硬质颗粒工况必须选HVOF碳化钨涂层（硬度≥HRC65）。（4）管径大小——≤DN200可选手柄直接操作（经济型），≥DN200必须选蜗轮手动机构（省力、自锁）。（5）是否需后期自动化升级——如果计划以后升级为气动/电动控制，应选配ISO 5211标准接口，后期可直接加装执行机构无需更换阀体。常见选型误区：将普通碳钢阀体用于超过425℃的高温工况（阀体强度急剧下降，会导致阀体变形密封失效）；选型时忽略管道振动对蜗轮蜗杆传动的影响（振动可能导致手轮松动，应选用带锁紧装置的手轮）；将手动阀门用于高频次启闭场合（手动操作频率受限，高频次宜选气动/电动）；选型时未考虑密封副硬度和耐磨性的匹配（含硬质颗粒工况仅选司太莱合金堆焊仍不足，必须选HVOF碳化钨涂层，硬度差距>40%）。建议在选型前向我司技术工程师提供详细的介质参数（介质名称、工作温度、最高工作压力、最大压差、是否含固体颗粒及颗粒硬度、腐蚀性等级）及操作要求（手动启闭频率、是否需后期自动化升级、防爆环保要求），以便我司为您提供最优的进口手动三偏心金属密封蝶阀整体解决方案 |
| 订货须知 | 订货时须明确提供以下关键信息以确保精准选型：1. 产品名称与型号（进口手动三偏心金属密封蝶阀）及公称通径（DN/NPS）/公称压力（PN/Class）。2. 介质名称及参数（工作温度、最高工作压力、流量范围、是否含固体颗粒、颗粒硬度、腐蚀性等级）。3. 密封结构类型（多层次金属硬密封/全金属硬密封/高温合金硬密封）。4. 阀体材质要求（碳钢/不锈钢/双相不锈钢/高温合金/低温钢）。5. 连接方式（法兰式/对夹式/焊接式）及法兰标准（GB/ANSI/DIN/EN/JIS）。6. 手动操作机构类型（手柄直接驱动或蜗轮手动）。7. 密封面硬化处理方式（堆焊司太莱合金/碳化钨喷涂/无特殊硬化需求）。8. 是否要求防火结构（API 607/API 6FA耐火试验认证）、防静电装置。9. 是否要求低逸散填料（ISO 15848/TA-Luft认证）。10. 是否要求特殊配置（深冷处理-196℃级、防结晶加热夹套、NACE酸性服役认证、ISO 5211接口便于后期升级）。11. 环境温度及安装方式（室内/户外/腐蚀性环境/防爆区/埋地）。12. 是否提供抗震计算报告及低逸散测试报告 |
| 包装与运输 | 木箱包装（配防震泡沫填充，适用于DN300以下精密小口径产品）；防潮处理（防锈油涂覆+防潮膜包裹）；大口径阀门（≥DN400）裸装加法兰保护盖、防锈膜包裹；出口包装符合海运标准；所有部件内腔清洁度满足工业洁净要求；精密仪表级包装——适用于出口或严苛安装要求 |
| 品牌及公司信息 | 品牌：美国罗伯逊ROBERTSON（Robertson Valve）；中国区销售与服务：罗伯逊机械（厦门）有限公司（美国Robertson集团在华全资子公司）；技术支持和售后保障：全生命周期技术支持，提供从选型咨询、工况参数评估、密封副选型、安装调试到运行维护的全流程技术服务和备件供应。产品全面符合API 609、ASME B16.34、EN 593、GB/T 12238等国际国内标准，可按用户要求提供ANSI、JPI、DIN、EN、JIS等国外标准的产品，法兰距按用户需要确定 |
说明：以上参数基于美国罗伯逊ROBERTSON RBM-TriEx-Series进口手动三偏心金属密封蝶阀的标准技术规范编制。手动三偏心蝶阀与气动/电动三偏心蝶阀的核心区别在于：采用蜗轮蜗杆手动驱动机构，无需外部动力源（气源或电源），通过手轮旋转即可实现阀门的启闭和调节，具有结构简单、操作直观、安全可靠、成本适中等优势，适用于对自动控制无要求、无需远程联锁控制、现场无气源/电源或防爆要求严格的工业场景。手动操作适用于小口径、低频启闭场景，大口径建议采用蜗轮传动机构解决启闭困难问题。
三偏心技术原理：三偏心蝶阀在双偏心（第一偏心：阀杆轴心偏离阀板中心；第二偏心：阀杆轴心偏离阀体中心）的基础上增加了第三偏心——密封锥面轴线与管道轴线形成一定角度。第三偏心使阀门启闭时蝶板密封面与阀座之间在旋转全行程中保持无摩擦接触，仅在关闭瞬间才接触并压紧，从根本上消除了密封副的磨损问题。配合锥形密封面设计，当手动驱动装置提供扭矩时，蝶板越关越紧，形成可靠的金属对金属线接触密封，实现真正的双向零泄漏。
多层次金属硬密封与全金属硬密封选型对比：多层次金属硬密封（标准配置）——蝶板密封圈为不锈钢薄片与石墨层叠结构，软硬兼备，具备弹性补偿能力，适用于含微量颗粒、温度≤450℃的工况，密封等级可达Class VI。全金属硬密封——阀座密封面堆焊司太莱合金或碳化钨涂层，表面硬度HRC62以上，耐冲刷抗磨蚀，适用于含硬质颗粒介质、温度450℃～650℃的高温工况及强腐蚀性化工介质，密封等级满足API 598零泄漏标准。
选型建议：手动三偏心蝶阀主要适用于需要可靠切断或调节、对自动控制无要求、现场无动力源（气源/电源）或防爆要求严格的工业管线，尤其适用于蒸汽、高温烟气、含颗粒介质、腐蚀性介质及深冷介质等严苛工况。选型时需重点考虑介质温度（决定密封副材质和阀体材料）、最大操作压力（决定阀体压力等级）、管径大小（决定手动操作机构类型：小口径可选手柄直接操作、大口径必选蜗轮蜗杆省力传动机构）、介质是否含固体颗粒及颗粒硬度（决定密封面硬化处理方式），以及是否需后期自动化升级（选配ISO 5211标准接口）。对于含硬质颗粒的介质或高温高压差工况，密封面必须选用堆焊司太莱合金或碳化钨喷涂的全金属硬密封配置，硬度≥HRC62。对于含硫介质（H₂S）工况，阀体材质需满足NACE MR0175认证要求。
安装与操作注意事项：手动阀门应垂直或水平安装于管道上，确保手轮或手柄有足够的操作空间。顺时针方向旋转手轮/手柄为关闭，逆时针方向旋转为开启。操作时应避免猛烈撞击和快速操作，防止水锤效应损坏管道系统。长时间不操作时，建议定期（约每月一次）进行手动活动试验，防止阀杆因长期静止而卡涩。蜗轮手动阀门具备自锁功能，关闭后不会因振动或介质冲击而意外开启。对于埋地安装场合，可选配阀杆加长套，便于在地面进行手动操作。对于高温工况（>250℃），因热膨胀导致的填料阻力增加会增大操作扭矩，操作时应平稳施力，切勿使用加长杠杆强行操作。阀门开启和关闭到位后，应确认限位装置已锁定，避免意外反向动作。
具体规格可根据客户现场工况进行定制化选型，建议在选型前向我司技术工程师提供详细的介质参数（介质名称、工作温度、最高工作压力、最大压差、是否含固体颗粒及颗粒硬度、腐蚀性等级）及操作要求（手动操作频率、是否需后期自动化升级、防爆环保要求），以便我司为您提供最优的进口手动三偏心金属密封蝶阀整体解决方案。在订货时务请明确密封结构类型（多层次/全金属/高温合金）、阀体材质、密封面硬化处理方式、连接方式及手动操作机构类型等关键信息，法兰距按用户需要确定。
