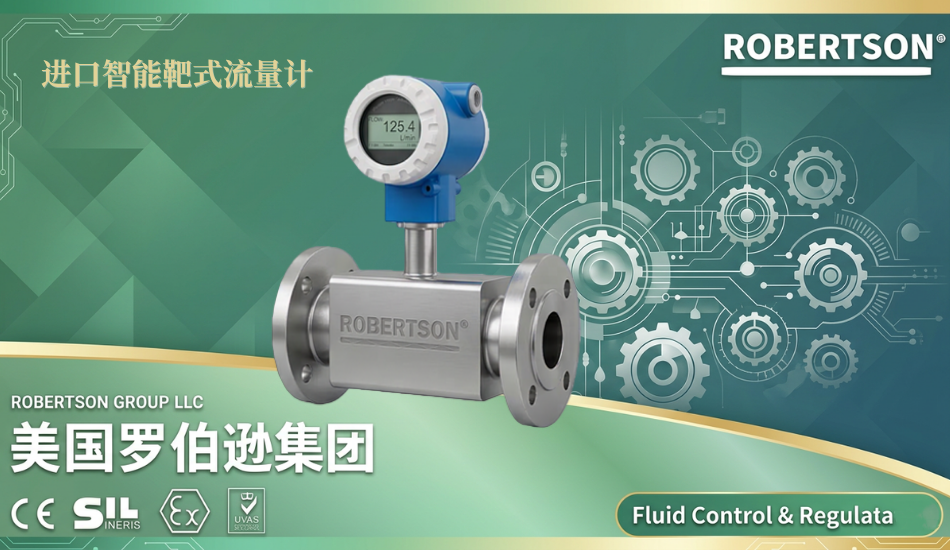

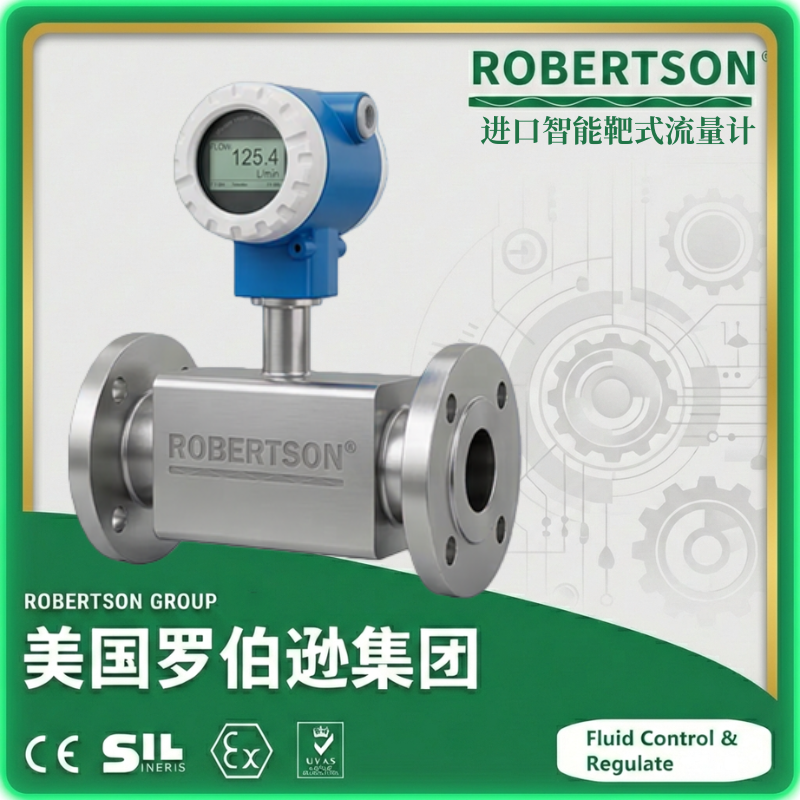

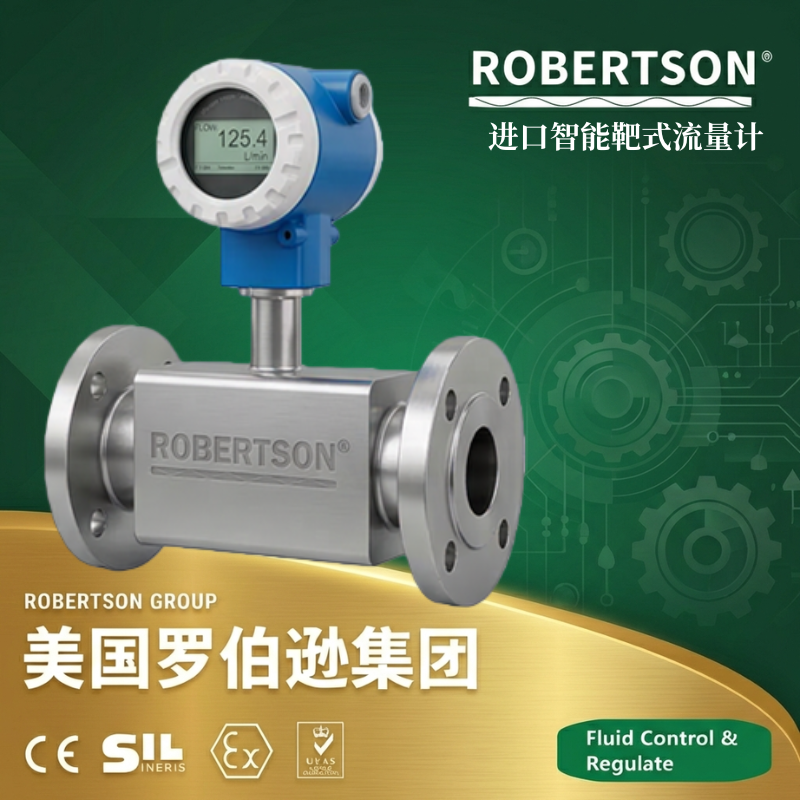

进口智能靶式流量计-美国罗伯逊ROBERTSON

进口智能靶式流量计-美国罗伯逊ROBERTSON

美国罗伯逊(ROBERTSON)进口智能靶式流量计是一款基于力平衡原理设计、采用电容式力传感器与数字智能处理技术的新一代流量测量仪表。其核心工作原理为:当介质在测量管中流动时,其动能通过阻流件(靶板)产生压差,并对靶板产生一个作用力(F=CdAρ·V²/2)。美国罗伯逊(ROBERTSON)进口智能靶式流量计通过电容式力传感器精确测量靶板所受作用力,经微处理器运算处理后,输出与流量成线性关系的标准电信号。 美国罗伯逊(ROBERTSON)进口智能靶式流量计集流量、温度、压力检测功能于一体,广泛应用于石油、化工、冶金、电力、天然气、造纸、食品、环保等行业的流体流量测量。产品可准确测量气体、液体、蒸汽及高粘度流体,尤其适用于高粘度、低雷诺数及含微小颗粒介质的流量测量。凭借先进的电容式力传感技术、优异的抗干扰能力与长期运行稳定性,美国罗伯逊(ROBERTSON)进口智能靶式流量计已成为解决复杂工况流量测量难题的可靠选择。

产品特点
技术参数
可选配置

一、无可动部件,免维护运行

美国罗伯逊(ROBERTSON)进口智能靶式流量计整机无可动部件,密封面大幅减少,从根本上降低了泄漏风险与机械故障概率。产品安装简便,日常维护需求极低,显著降低了用户的运维成本

二、测量精度高,重复性优异

美国罗伯逊(ROBERTSON)进口智能靶式流量计采用高精度电容式力传感器与数字智能处理技术,法兰式液体测量精度可达±0.2%,气体测量精度可达±0.5%。重复性优异,一般为0.05%~0.08%。产品灵敏度极高,可测量超小流量,最低可测流速为0.08m/s

三、量程比宽,测量范围广

美国罗伯逊(ROBERTSON)进口智能靶式流量计量程比宽,液体测量范围可达20:1,气体测量范围可达10:1。宽量程比使其能够覆盖从微小流量到大流量的广泛测量范围,适配多种工况需求。

四、压力损失小,节能运行

美国罗伯逊(ROBERTSON)进口智能靶式流量计压力损失小,小口径仅为标准孔板的1/2△P左右,大口径压力损失进一步大幅减少。在同样测量工况下,有效降低了流体输送系统的能耗,是一种节能型流量测量仪表

五、耐脏污、抗堵塞能力强

美国罗伯逊(ROBERTSON)进口智能靶式流量计流通通道宽敞,靶板结构设计合理,不易堵塞。产品抗杂质能力极强,尤其适用于高粘度、易堵卡、含颗粒介质等流量计量困难的工况

六、耐高温高压,适应极端工况

美国罗伯逊(ROBERTSON)进口智能靶式流量计工作温度范围覆盖-196℃至+500℃,公称压力最高可达42MPa。在高温高压、低温深冷等苛刻工况下仍能保持稳定可靠的测量性能

七、智能一体化设计,功能完善

美国罗伯逊(ROBERTSON)进口智能靶式流量计集流量、温度、压力检测功能于一体,内置一体化温度压力补偿功能,可直接输出质量流量或标准体积流量。产品具备故障自检功能,故障现象一目了然

八、标定方便,维护灵活

美国罗伯逊(ROBERTSON)进口智能靶式流量计除可采用标准装置检定外,还可采用干式标定方法(砝码挂重法),单键操作即可完成标定。插入式结构支持在线可拆装,可实现不停产、不断流维修或更换靶板

九、多种输出方式,便于系统集成

美国罗伯逊(ROBERTSON)进口智能靶式流量计支持多种输出形式,可远传各种参数。可选配低功耗电池现场显示,显示屏可同时读取瞬时流量、累积流量及百分比棒图

美国罗伯逊(ROBERTSON)进口智能靶式流量计标准技术参数如下:

参数项目 技术指标
测量原理 力平衡原理(电容式力传感器)
公称通径(DN) DN15~DN3000mm
精度等级 液体:±0.2%(法兰式);气体:±0.5%(法兰式)
重复性 0.05%~0.08%
量程比 液体:20:1;气体:10:1
最低可测流速 0.08m/s
公称压力 0.6~42MPa
工作温度 -196℃~+500℃
适用介质 气体、液体、蒸汽、高粘度流体
连接方式 法兰式、夹装式、插入式
安装方式 管道式、插入式
输出信号 4~20mA模拟量、脉冲/频率输出
数字通信 RS485(Modbus协议)
显示 LCD液晶显示屏,可显示瞬时流量、累积流量、百分比棒图等
防护等级 IP65、IP68
防爆等级 Exia IICT4、Exd IICT4

以上技术参数基于美国罗伯逊(ROBERTSON)进口智能靶式流量计的标准配置,具体选型请根据实际工况与产品工程师沟通确认。

美国罗伯逊(ROBERTSON)进口智能靶式流量计提供多种可选配置,以满足不同工业现场与测量场景的差异化需求:

一、连接方式

美国罗伯逊(ROBERTSON)进口智能靶式流量计可根据现场管道条件选配法兰式夹装式插入式三种连接方式。插入式结构支持在线可拆装,可实现不停产、不断流维修或更换靶板

二、材质选项

美国罗伯逊(ROBERTSON)进口智能靶式流量计可根据被测介质的腐蚀性、温度及磨损性要求选配不同材质。标准配置为不锈钢材质,特殊工况可选用哈氏合金、钛等耐腐蚀材料。整机可做成全密封无死角结构(焊接形式),无任何泄漏点

三、防爆配置

对于存在易燃易爆风险的工作环境,美国罗伯逊(ROBERTSON)进口智能靶式流量计可选配本安型(Exia IICT4)或隔爆型(Exd IICT4)防爆配置

四、防护等级提升

对于潮湿、多尘或可能涉水的安装环境,美国罗伯逊(ROBERTSON)进口智能靶式流量计可选配IP65或IP68防护等级

五、显示与输出

美国罗伯逊(ROBERTSON)进口智能靶式流量计可选配低功耗电池现场显示功能,显示屏可同时读取瞬时流量、累积流量及百分比棒图,并可切换显示补偿温度及补偿压力示值。输出信号可选4~20mA模拟量、脉冲输出或RS485数字通信

六、温压补偿功能

美国罗伯逊(ROBERTSON)进口智能靶式流量计可选配一体化温度、压力补偿功能,直接输出质量流量或标准体积流量

七、信号处理功能

美国罗伯逊(ROBERTSON)进口智能靶式流量计可选配小信号切除、非线性修正、滤波时间选择等信号处理功能

八、靶板更换

美国罗伯逊(ROBERTSON)进口智能靶式流量计可根据实际需要更换阻流件(靶板)以改变流量范围,适配不同工况的测量需求

以上可选配置可根据具体工况需求进行组合定制,美国罗伯逊(ROBERTSON)技术支持团队将为您提供专业的选型建议与配套方案。
