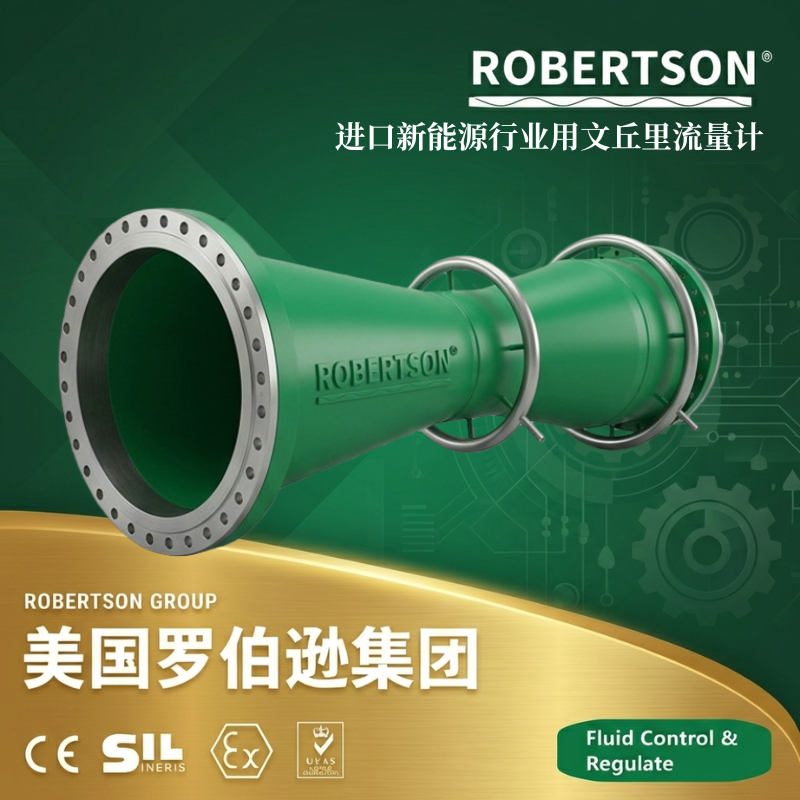

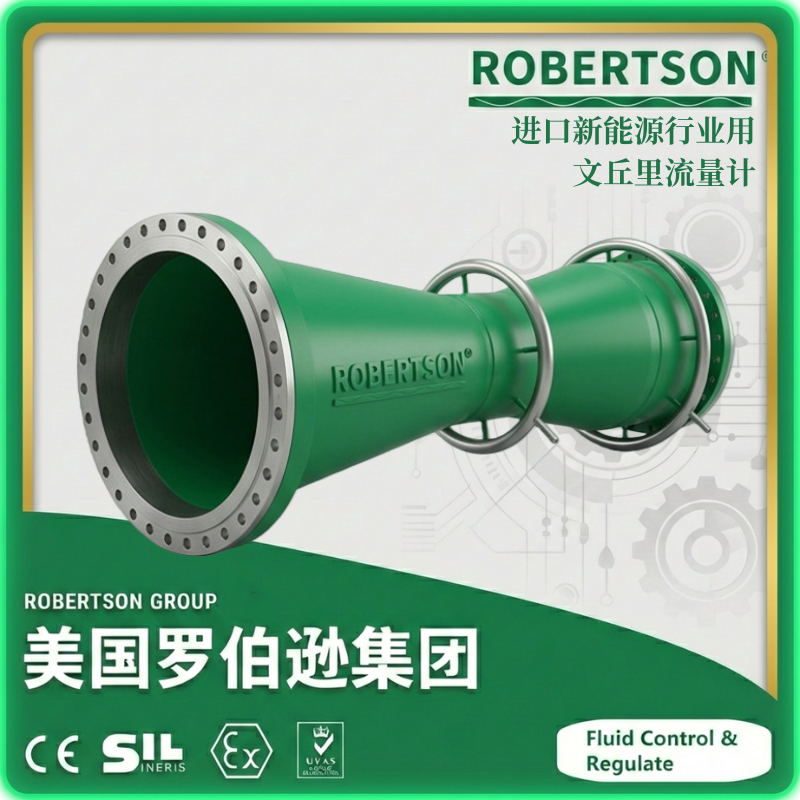

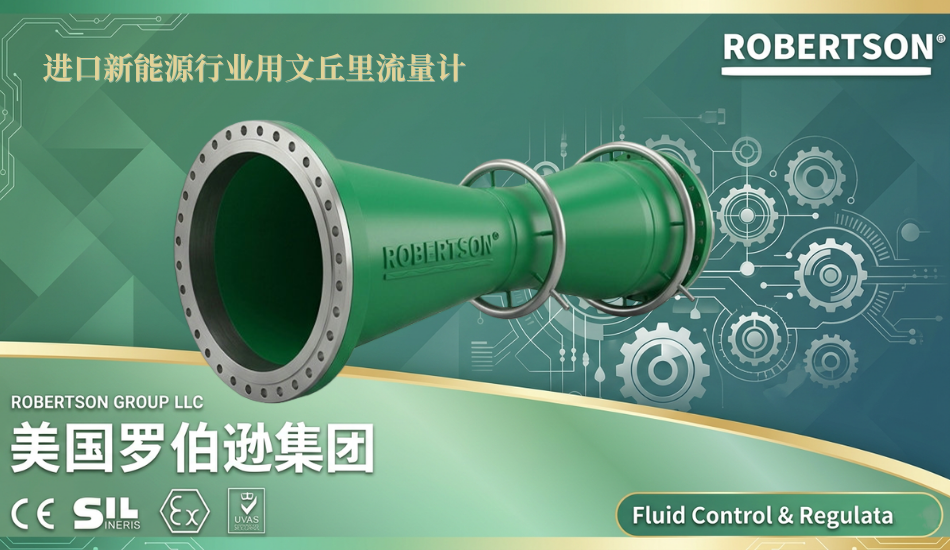

美国罗伯逊（ROBERTSON）进口新能源行业用文丘里流量计是一款基于文丘里效应研制开发的标准节流式差压流量测量仪表。其核心工作原理基于流动连续性方程（质量守恒定律）和伯努利方程（能量守恒定律）。美国罗伯逊（ROBERTSON）进口新能源行业用文丘里流量计由“收缩段”、“喉道”和“扩散段”三部分组成。当流体流经管道内的节流件时，流速在文丘里管喉颈处形成局部收缩，流速增加、静压力降低，从而在喉颈前后产生压差。美国罗伯逊（ROBERTSON）进口新能源行业用文丘里流量计通过高精度差压变送器精确采集该差压信号，依据压差与流量的对应关系计算出管道内流体的瞬时流量与累积流量。 美国罗伯逊（ROBERTSON）进口新能源行业用文丘里流量计广泛应用于氢燃料电池系统、锂电池制造、光伏产业、生物质能源及核电等新能源领域。产品可准确测量氢气、氮气、氧气、压缩空气、冷却水、超纯水、蒸汽及多种工艺气体等介质，尤其适用于低压气体测量、大口径管道流量监测及对压力损失有严格要求的精密工艺环节。凭借经典的文丘里测量原理、极低的压力损失与长期运行稳定性，美国罗伯逊（ROBERTSON）进口新能源行业用文丘里流量计已成为新能源领域流量精确计量与过程控制的可靠选择。
一、永久压力损失极小
美国罗伯逊（ROBERTSON）进口新能源行业用文丘里流量计采用渐缩渐扩的流线型结构设计，压力恢复性能优异。在新能源行业中，氢燃料电池的氢气流量控制对低流阻与快速响应有着严格要求。美国罗伯逊（ROBERTSON）进口新能源行业用文丘里流量计在标准节流装置中所要求的永久压力损失最小，一般情况下压损仅为差压值的1/8左右（约为孔板压损的1/3），显著降低了流体输送系统的能耗，尤其适用于对系统压力损失极为敏感的新能源工艺环节。
二、直管段要求极短
美国罗伯逊（ROBERTSON）进口新能源行业用文丘里流量计对安装直管段要求极低，最短可达前2.5D后1.5D。在标准节流装置中，其所要求的上、下游直管段最短。这一特性使其尤其适用于新能源生产车间内管道布局紧凑、直管段受限的现场工况，有效避免了因直管段不足导致的测量附加不确定度。
三、测量精度高，重复性优异
美国罗伯逊（ROBERTSON）进口新能源行业用文丘里流量计精度等级可达0.5级，配置高精度差压变送器可实现流量的精确测量。产品测量稳定性好，流量系数长期保持恒定，检定周期长。其高精度测量能力能够精准满足新能源行业对氢气、电解液、冷却水等关键工艺介质流量精确控制的严苛要求。
四、耐脏污，不易堵塞
美国罗伯逊（ROBERTSON）进口新能源行业用文丘里流量计结构简单，流通通道平滑过渡。在新能源行业的气体回收、尾气处理及含微量颗粒的介质测量中，产品不易堵塞，维护需求极低。这一特性使其在生物质能源、光伏制造等含尘气体工况中具有显著优势。
五、量程比宽，适应性强
美国罗伯逊（ROBERTSON）进口新能源行业用文丘里流量计量程比宽，标准可达10:1以上。宽量程比使其能够覆盖从低流速到大流量的广泛测量范围，适配新能源领域从实验室研发到规模化生产的全场景测量需求。
六、耐高温高压，适应恶劣工况
美国罗伯逊（ROBERTSON）进口新能源行业用文丘里流量计工作温度范围覆盖-196℃至+700℃，公称压力最高可达PN≤42MPa。在核电、光热发电及氢能等高温高压等苛刻工况下仍能保持稳定可靠的测量性能。
七、标准化设计，无需实流标定
美国罗伯逊（ROBERTSON）进口新能源行业用文丘里流量计按国标GB/T 2624设计制造，按国标JJG 640进行检定。产品遵循EN ISO 5167和ASME MFC-3M等国际标准。在标准口径范围内无需实流标定即可保证测量精度，大幅降低了新能源项目的仪表投运周期与标定成本。
八、结构坚固，使用寿命长
美国罗伯逊（ROBERTSON）进口新能源行业用文丘里流量计纯机械结构，无转动零件。文丘里元件不易受侵蚀作用影响，使用寿命通常与整个装置的生命周期相同。日常维护需求极低，有效降低了新能源设施的仪表运维成本。
| 参数项目 | 技术指标 |
|---|---|
| 测量原理 | 差压式（文丘里效应/伯努利方程） |
| 公称通径（DN） | 标准文丘里：DN50～DN1200mm；非标准文丘里：DN15～DN3000mm |
| 粗铸收缩段 | DN100～DN1600mm |
| 机械加工收缩段 | DN20～DN250mm |
| 粗焊铁板收缩段 | DN100～DN3000mm |
| 精度等级 | 0.5级、1.0级、1.5级、2.0级 |
| 量程比 | 10:1（标准），可扩展至20:1 |
| 节流孔径比（β） | 0.3≤β≤0.75（粗铸/机械加工）；0.4≤β≤0.7（粗焊铁板） |
| 雷诺数范围 | 2×10⁵≤ReD≤2×10⁶ |
| 公称压力 | PN≤42MPa |
| 介质温度 | -196℃～+700℃（视材质与型号而定） |
| 环境温度 | -30℃～+70℃ |
| 适用介质 | 氢气、氮气、氧气、压缩空气、冷却水、超纯水、蒸汽、工艺气体等 |
| 直管段要求 | 最短前2.5D后1.5D；一般前3D后1D |
| 压力损失 | 约为差压值的1/8；约为孔板压损的1/3 |
| 连接方式 | 法兰连接、焊接、螺纹 |
| 材质 | 碳钢、不锈钢（304/316L）、哈氏合金等，可根据测量介质择优选取 |
| 防爆等级 | 本安型Ex ia、隔爆型Ex d（可选） |
| 参照标准 | GB/T 2624-2006、JJG 640、EN ISO 5167、ASME MFC-3M |
以上技术参数基于美国罗伯逊（ROBERTSON）进口新能源行业用文丘里流量计的标准配置，具体选型请根据实际工况与产品工程师沟通确认。
美国罗伯逊（ROBERTSON）进口新能源行业用文丘里流量计提供多种可选配置，以满足不同新能源工艺与测量场景的差异化需求：
一、结构类型
可根据测量介质、管径及精度要求，选配标准（经典）文丘里管、通用文丘里管、文丘里流量管、小管径文丘里管或矩形文丘里管等不同结构形式。标准文丘里管按制造工艺不同，又可分为粗铸收缩段、机械加工收缩段及粗焊铁板收缩段三种类型。
二、材质选项
美国罗伯逊（ROBERTSON）进口新能源行业用文丘里流量计可根据被测介质的腐蚀性、温度及压力等级，选配碳钢、304不锈钢、316L不锈钢、哈氏合金等不同材质。针对氢能领域的高压氢气测量工况，美国罗伯逊（ROBERTSON）技术支持团队可依据具体介质成分与压力等级提供专业的材质选型建议。
三、连接方式
可根据现场管道条件选配法兰连接、焊接连接或螺纹连接。
四、取压方式
可根据测量精度要求与安装条件，选配法兰取压、角接取压或环室取压等方式。
五、输出信号与通信接口
除标准DC 4～20mA模拟信号输出外，美国罗伯逊（ROBERTSON）进口新能源行业用文丘里流量计可选配RS485通信接口（支持Modbus协议）、HART协议、FF或Profibus-PA等通信选项。便于接入新能源工厂DCS、PLC等自动化控制系统，实现流量数据的远程监测与集中管理。
六、温压补偿系统
美国罗伯逊（ROBERTSON）进口新能源行业用文丘里流量计可选配温度传感器、压力变送器及流量积算仪，组成完整的温压补偿测量系统。实现动态温压补偿与多参数输出，确保变工况条件下测量结果的准确性与一致性。
七、一体化智能配置
美国罗伯逊（ROBERTSON）进口新能源行业用文丘里流量计可选配一体化智能文丘里流量计，将文丘里管与差压变送器、温度传感器、压力变送器及流量积算仪集成为一体。产品支持瞬时流量、累积流量、温度、压力等多参数同屏显示。
八、防爆配置
对于存在易燃易爆风险的新能源测量工况（如氢燃料电池的氢气测量、锂电池电解液输送等），美国罗伯逊（ROBERTSON）进口新能源行业用文丘里流量计可选配本安型（Ex ia）或隔爆型（Ex d）防爆配置。产品可取得ATEX、IECEx等国际防爆认证，确保在危险区域的安全使用。
九、防护等级提升
对于潮湿、多尘或可能涉水的安装环境，美国罗伯逊（ROBERTSON）进口新能源行业用文丘里流量计可选配更高防护等级配置，确保在苛刻环境下的长期可靠运行。
十、配套附件
美国罗伯逊（ROBERTSON）进口新能源行业用文丘里流量计可选配三阀组、冷凝器、取压阀、差压变送器、压力变送器、温度传感器（PT100）及流量积算仪等配套附件。
以上可选配置可根据具体新能源工艺工况需求进行组合定制，美国罗伯逊（ROBERTSON）技术支持团队将为您提供专业的选型建议与配套方案。
