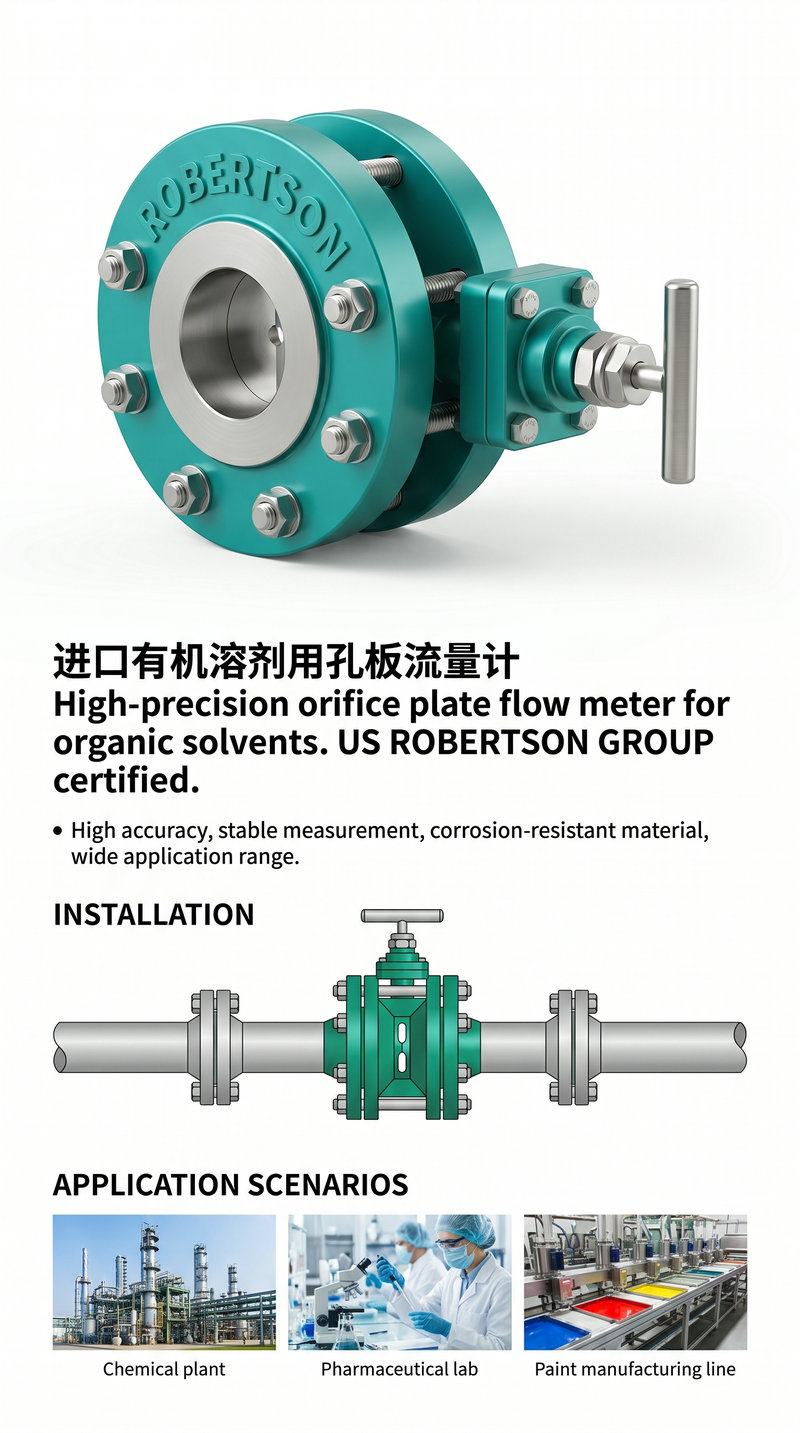

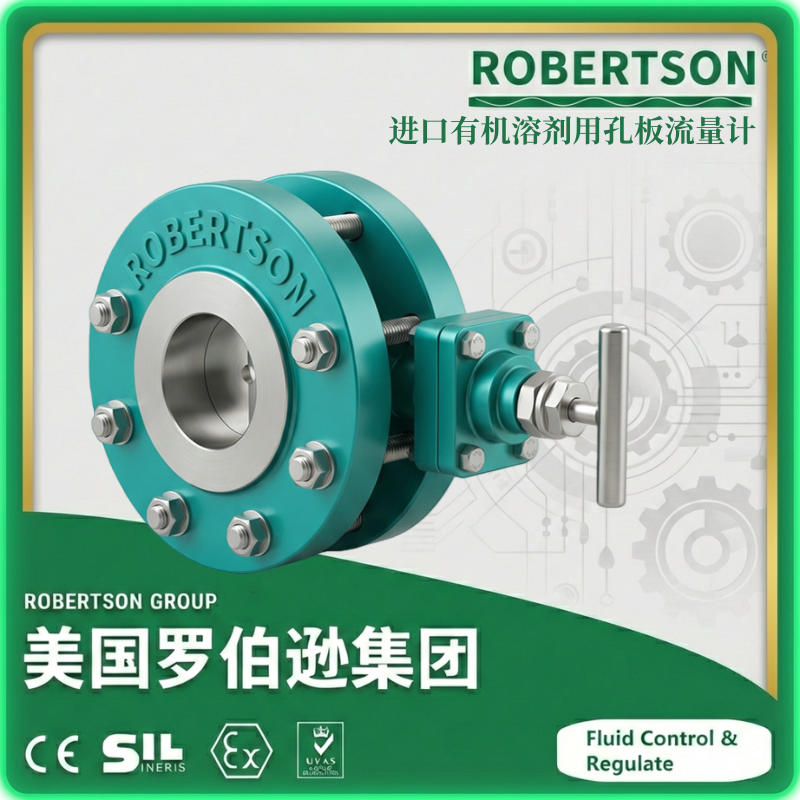

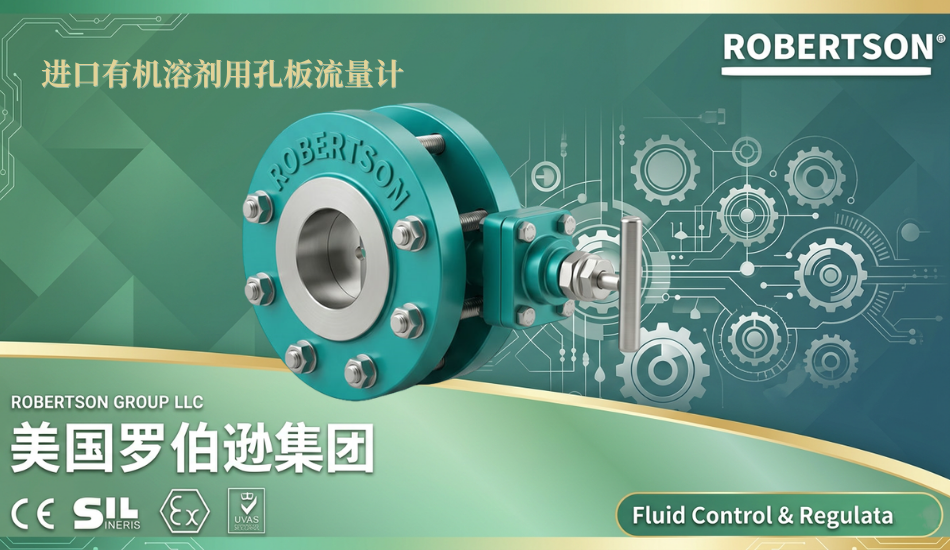

进口有机溶剂用孔板流量计-美国罗伯逊ROBERTSON

进口有机溶剂用孔板流量计-美国罗伯逊ROBERTSON

美国罗伯逊(ROBERTSON)进口有机溶剂用孔板流量计是一款基于差压式测量原理设计、专为有机溶剂类介质流量计量研发的高精度流量测量仪表。其核心工作原理为:当有机溶剂流体流经管道内的节流孔板时,在节流件附近造成局部收缩,流速增加,在其上、下游两侧产生静压力差。美国罗伯逊(ROBERTSON)进口有机溶剂用孔板流量计通过高精度差压变送器精确测量这一压差值,根据伯努利方程计算出管道内的瞬时流量与累积流量。 美国罗伯逊(ROBERTSON)进口有机溶剂用孔板流量计针对有机溶剂(如丙酮、甲苯、甲醇、乙醇、乙醚、乙二醇、二甲苯、醋酸、酮类及芳烃类溶剂等)的物理化学特性进行了专项优化设计。产品广泛应用于石油化工、精细化工、制药工业、涂料工业、电子工业及实验室研究等领域的有机溶剂配料控制、溶剂添加计量、反应物进料监测及废液排放计量等环节。凭借先进的差压测量技术、优异的耐腐蚀性能与长期运行稳定性,美国罗伯逊(ROBERTSON)进口有机溶剂用孔板流量计已成为有机溶剂类介质流量精确计量的可靠选择。

产品特点
技术参数
可选配置

一、卓越的耐腐蚀性能

美国罗伯逊(ROBERTSON)进口有机溶剂用孔板流量计针对有机溶剂的腐蚀性特点,提供多种高性能接液材质选项。孔板可选用316L不锈钢(适用于一般有机溶剂)、哈氏合金(适用于强腐蚀性有机溶剂及含氯离子介质)等耐腐蚀材质。不同型号的不锈钢耐腐蚀性存在差异,美国罗伯逊(ROBERTSON)技术支持团队可依据具体有机溶剂成分与工况条件提供专业的材质选型建议

二、优异的密封性能,防止泄漏

密封材料的选择对于有机溶剂测量至关重要——普通橡胶密封件在接触有机溶剂时容易被腐蚀、溶胀,导致密封性能下降甚至介质泄漏。美国罗伯逊(ROBERTSON)进口有机溶剂用孔板流量计采用聚四氟乙烯(PTFE)等高性能耐腐蚀密封材料,PTFE具有优异的化学稳定性,可在多种有机溶剂环境下保持良好的密封性能。产品采用多重密封结构设计,确保长期运行无泄漏。

三、测量精度高,稳定性优异

美国罗伯逊(ROBERTSON)进口有机溶剂用孔板流量计采用高精度差压测量原理与先进的数字信号处理技术。精度等级可达0.5级,经实流标定可达±0.3%。测量结果稳定可靠,能够精准满足有机溶剂生产工艺对流量精确控制的严苛要求。

四、结构简单,无可动部件

美国罗伯逊(ROBERTSON)进口有机溶剂用孔板流量计结构设计简洁,整机无可动部件,长期运行稳定可靠。这一特性大幅降低了有机溶剂测量中的机械故障风险,日常维护需求极低,有效减少了仪表的运维成本。

五、适用管径范围广

美国罗伯逊(ROBERTSON)进口有机溶剂用孔板流量计适用管径范围宽,覆盖DN15至DN1200mm甚至更大口径。可适配有机溶剂生产与输送过程中各类规格的工艺管道,满足从小试装置到工业化大规模生产的全场景测量需求。

六、抗干扰能力强,测量可靠

美国罗伯逊(ROBERTSON)进口有机溶剂用孔板流量计采用先进的抗干扰电路设计与信号处理技术,在化工车间内变频器、大型电机等强电磁干扰源共存的环境中仍能保持稳定可靠的测量性能。

七、支持温压补偿,适应变工况测量

有机溶剂的密度受温度与压力变化影响显著。美国罗伯逊(ROBERTSON)进口有机溶剂用孔板流量计可选配温度、压力传感器及补偿运算模块,实现有机溶剂流量的实时温压补偿测量。在不同工艺温度与压力条件下,仍能保证测量结果的准确性与一致性。

参数项目 技术指标
测量原理 差压式(节流式)
公称通径(DN) DN15~DN1200mm(更大口径可特殊定制)
精度等级 0.5级(标准);经实流标定可达±0.3%
量程比 10:1~15:1(标准)
公称压力 PN≤42MPa
工作温度 -196℃~+850℃(取决于材质与密封等级)
适用介质 丙酮、甲苯、甲醇、乙醇、乙醚、乙二醇、二甲苯、醋酸、酮类、芳烃类、酯类等有机溶剂
孔板材質 316L不锈钢(标准)、哈氏合金、蒙乃尔合金、钛材等(视介质腐蚀性选配)
密封材料 聚四氟乙烯(PTFE)、氟橡胶(FKM)等耐腐蚀材料
连接方式 法兰连接、夹装式
取压方式 环室取压、法兰取压、径距取压
输出信号 DC 4~20mA模拟量、脉冲/频率输出
数字通信 可选RS485(Modbus协议)、HART协议
供电电源 AC 220V 或 DC 24V
显示 LCD液晶显示屏,带背光
参照标准 GB/T 2624

以上技术参数基于美国罗伯逊(ROBERTSON)进口有机溶剂用孔板流量计的标准配置,具体选型请根据实际工况与产品工程师沟通确认。

美国罗伯逊(ROBERTSON)进口有机溶剂用孔板流量计提供多种可选配置,以满足不同有机溶剂工况与测量场景的差异化需求:

一、孔板材質

可根据有机溶剂的化学组成、浓度、温度及腐蚀性等级,选配316L不锈钢(适用于一般有机溶剂)、哈氏合金(适用于强腐蚀性有机溶剂及含氯离子介质)、蒙乃尔合金(适用于氢氟酸等极端腐蚀性介质)、钛材等多种材质。美国罗伯逊(ROBERTSON)技术支持团队可依据具体有机溶剂成分提供专业的孔板材质选型建议

二、密封材料

可根据有机溶剂的化学特性与工作温度,选配聚四氟乙烯(PTFE,适用于绝大多数有机溶剂,工作温度-40℃~180℃)、氟橡胶(FKM)等不同密封材料

三、取压方式

可根据现场管道条件与测量精度要求,选配环室取压、法兰取压或径距取压方式。

四、连接方式

提供法兰连接、夹装式等多种安装方式,适配不同有机溶剂管道的连接需求。

五、输出信号与通信接口

除标准DC 4~20mA模拟信号与脉冲输出外,可选配RS485通信接口(支持Modbus协议)或HART通信协议,便于接入DCS、PLC等自动化控制系统,实现有机溶剂流量数据的远程监测与集中管理。

六、温压补偿

可选配温度传感器、压力传感器及补偿运算模块,实现有机溶剂流量的实时温压补偿测量,提高变工况条件下流量测量的准确性

七、防爆配置

有机溶剂多为易燃易爆介质。美国罗伯逊(ROBERTSON)进口有机溶剂用孔板流量计可根据安装区域的防爆要求选配相应防爆等级的防爆型配置(如隔爆型Exd、本安型Exia),确保在危险区域的安全使用。

八、配套差压变送器

美国罗伯逊(ROBERTSON)进口有机溶剂用孔板流量计可配套智能差压变送器,支持多种通信协议,实现差压信号的精确采集与远传。

以上可选配置可根据具体有机溶剂工况需求进行组合定制,美国罗伯逊(ROBERTSON)技术支持团队将为您提供专业的选型建议与配套方案。
