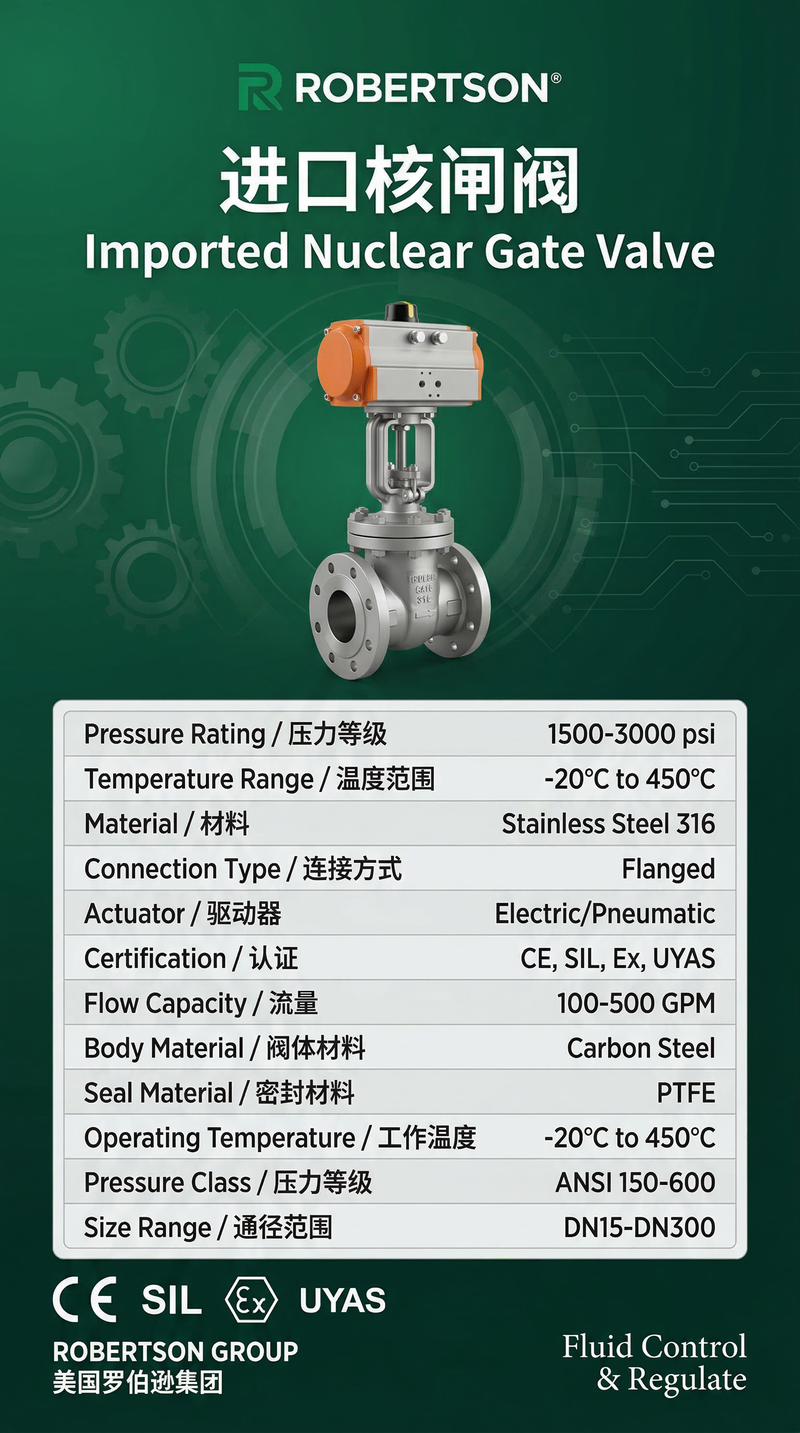

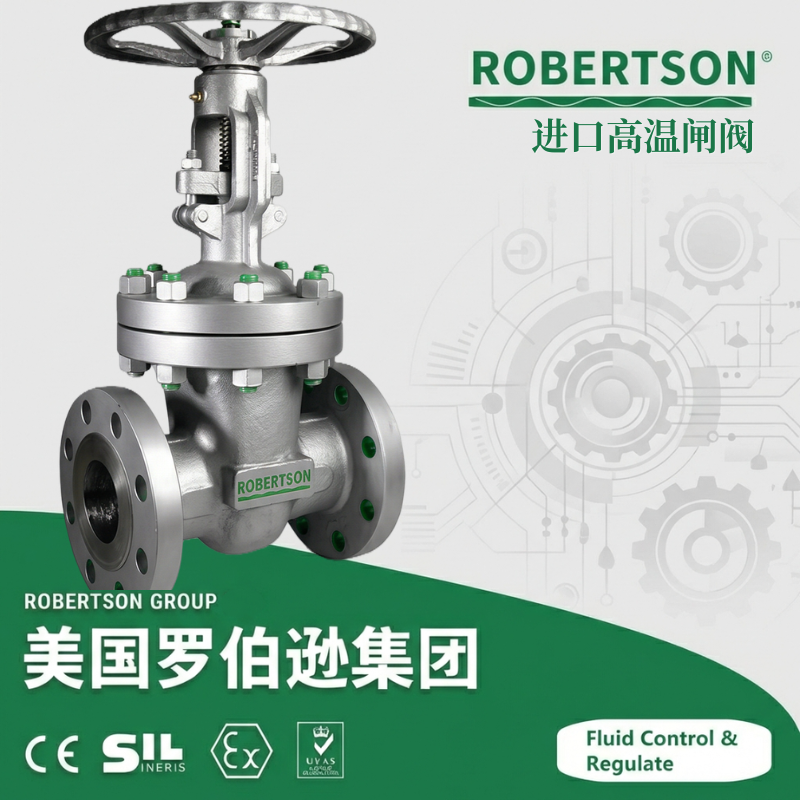

美国罗伯逊ROBERTSON进口核级闸阀是由高可靠性核级驱动装置（手动/电动/气动）与满足核安全规范的专用闸阀阀体组合而成的高安全性流体控制装备，是核电站汽水管道上实现介质通断与隔离控制的关键设备。该产品严格按照核电站设备“高安全级、高可靠性、耐极端工况”的核心要求设计制造，经历了从原材料溯源到产品鉴定的全生命周期质量控制，全面符合国际核安全法规及标准体系。 闸阀是所有阀门中应用最广泛的类型之一，在核电站中占有重要地位。核级闸阀通过闸板升降实现介质的完全开启或完全关闭，处于全开状态时，闸板完全让开流道，流体阻力极小，压损可忽略不计；全关状态时，闸板与阀座密封面紧密配合，实现可靠的双向截断。该产品不具备节流功能，专用于两位式切断场合，是核电厂汽水管道系统中的主力截止阀。 核级闸阀广泛应用于百万千瓦级压水堆核电站的核岛（NI）及常规岛（CI）系统。在核岛内部，闸阀主要用于主蒸汽系统、主给水系统、辅助给水系统、设备冷却水系统等重要回路；在常规岛中，闸阀大量用于汽轮机旁路、凝结水、循环水等系统。核安全等级最高可达核安全1级/2级/3级，规范等级对应规范1级/2级/3级。抗震类别为1A、1I类或Ⅰ类，可在极限安全地震动（SSE）工况下保持压力边界完整性及满意的可运行性。 核级闸阀的闸板结构形式主要有四种：楔式弹性单闸板闸阀、楔式双闸板闸阀、带弹簧预紧的平行式双闸板闸阀和带顶块撑开的平行式双闸板闸阀。阀体材质涵盖碳钢、合金钢、不锈钢及双相不锈钢等，公称通径覆盖DN15至DN750（1/2英寸至30英寸），公称压力涵盖Class150至Class2500（PN1.6至PN42.0MPa），适用介质温度范围从-46℃低温工况延伸至+450℃高温工况。连接方式包括对接焊、承插焊和法兰连接。 核级闸阀的安全功能性决定了其在安全壳内外的特殊应用场景：K1级闸阀安装在安全壳内（控制室、燃料室等），需耐受LOCA事故工况并保持运行；K2级闸阀安装在安全壳内但在正常环境下工作；K3级闸阀安装在安全壳外但在正常环境下工作。核1级闸阀，特别是安全壳内的核一级阀门，其明显的特点是阀门采用焊接连接，材料采用低碳奥氏体不锈钢，密封面堆焊司太立硬质合金，中法兰加有密封焊，填料加有碟簧预紧或波纹管密封，确保阀门无任何外泄漏产生。 美国罗伯逊ROBERTSON核级闸阀严格执行ASME BPVC Section III《锅炉与压力容器规范》第III卷、RCC-M《压水堆核岛机械设备设计和建造规则》、IEEE 382《核电厂安全级阀门驱动装置的鉴定实验》等相关标准，通过有限元软件抗震分析和疲劳分析验证设计强度，供货满足核电安全质量保证等级QA1级、QA2级及更高要求，并符合国家核安全局（NNSA）的HAF系列法规及认证要求，是核岛及常规岛系统中不可或缺的流体切断与隔离核心装备。
1. 四种闸板结构形式，适配不同核回路工况
核级闸阀根据闸板密封结构与工作原理分为四大类型，用户可按介质特性与系统要求灵活选配：
楔式弹性单闸板闸阀——闸板为整体式弹性结构，具有密封副结构简单、坚固可靠的特点。闸板在关闭时利用楔形面与阀座形成精密配合，密封可靠。但制造上要求闸板与阀体的密封面配合角度误差要求严格，在主回路系统（蒸汽发生器进出口等）用核一级闸阀较多。
楔式双闸板闸阀——结构是火力电站惯用的结构形式，由两块独立闸板通过万向连接件组合。由于楔形双板角度可自行调节，对阀体密封面角度误差不敏感，密封更为可靠，维修也较方便。适用于温度变化较大、易产生热变形的管路。
带弹簧预紧的平行式双闸板闸阀——闸板与阀座密封面平行，靠弹簧力提供初始预紧力，关闭时闸板在介质压力下与阀座贴合。具有闸板在关闭时载荷不会陡增的优点，但同时会带来弹簧力使闸板在启闭时始终不脱开阀座，密封面相对磨损要大，同时闸板密封副零件多，组装不便。
带顶块撑开的平行式双闸板闸阀——靠顶块使两闸板沿斜面错开的方法来使闸阀关紧，密封比较可靠，适用于要求大压差、高可靠性的主蒸汽隔离阀等关键部位，但也存在闸板密封副零件较多的问题。
2. 整体锻造阀体结构，核1级闸阀必须采用锻件
阀体采用整体锻件结构，强度远高于铸造阀体，材料致密无铸造缺陷。核安全1级闸阀阀体必须采用锻件，核2、3级的闸阀阀体虽然允许用铸件，但由于铸件质量不易控制和保证，因此往往还是采用锻件。整体锻造阀体可有效消除铸造缺陷带来的安全隐患，确保在高温高压及辐照环境下的长期可靠性。
3. 低流阻S型流道设计，流通能力大、压损小
阀体内部流道采用低流阻S型结构设计，全开状态下闸板完全缩入阀体上部藏板区，流道内无任何阻碍。这一设计使介质以近乎直通的方式通过，流体阻力极小，压损可忽略不计，在核电站循环水、冷却水等大流量输送系统中具有显著的节能效应。
4. 核级材料选型与硬质合金堆焊密封面，耐辐照耐腐蚀耐磨
阀体与阀盖材料依据核安全等级严格选用RCC-M或ASME Section III规范允许的核级材料（碳钢、合金钢、不锈钢及双相不锈钢）。密封面采用司太立硬质合金（钴基合金）堆焊并进行精密研磨配对，具有优异的耐高温、耐磨损、耐辐照、抗擦伤性能，确保在高压差蒸汽冲刷、含微量颗粒介质及辐照环境下仍能长期可靠密封。内件通常使用比阀体更耐腐蚀、耐磨损、耐冲蚀的材料（如 Stellite 硬质合金堆焊、316不锈钢、17-4PH沉淀硬化不锈钢、Inconel）。
5. 波纹管密封与低逸散填料双重密封，杜绝外漏
核安全1级闸阀的中法兰加有密封焊并设置唇边密封焊，密封更为可靠。阀杆填料采用双层填料带引漏管，并设有碟簧预紧装置防止填料松动，可满足低逸散排放标准。针对高温、高压及放射性介质工况，可选配波纹管密封型结构，波纹管与填料构成双重密封体系，对移动的阀杆形成绝对密封，完全堵绝流体外漏。
6. 压力自密封阀盖与法兰螺栓连接双重选择
阀体与阀盖的连接方式提供压力自密封和法兰螺栓连接两种形式。法兰螺栓连接应用更为普遍，因为这种结构有利于加一道唇边密封焊，密封更为可靠，便于检修维护。压力自密封结构适用于高温高压工况，利用介质压力自身实现密封力的自增强，压力越高密封越紧。
7. 闸板全行程精确导向设计，防卡涩启闭平稳
闸板在阀体流道中具有全行程精确导向设计，确保闸板在升降过程中始终保持正确的对中位置。阀杆与闸板架的连接采用螺纹加防松结构或万向连接件，消除因热膨胀或制造误差导致的卡涩风险。阀瓣密封副由经过精密研配对，保证密封面100%密合。
8. 低逸散阀杆密封与防吹出结构
阀杆密封采用低逸散填料组合（柔性石墨编织绳+成形石墨环），符合ISO 15848逸散性排放标准，可将阀杆处VOCs泄漏量控制在50 ppm以下。阀杆采用防吹出结构设计——阀杆下部设有轴肩或止推环，从阀体内部装入，即使在阀腔压力异常升高或填料烧毁的极端情况下，阀杆也不会被介质压力推出，便于在带压状态下安全更换填料。
9. 抗震I类设计，确保极限事故工况下的可运行性
核安全级闸阀均为抗震1类，根据不同的功能分为抗震II类阀门和抗震1A类阀门。抗震1A类适用于能动阀门装置（电动/气动闸阀），除要求保证压力边界的完整性外，还要求地震时和地震后有满意的可运行性；抗震II类阀门在极限安全地震动（SL2）作用下，仅要求保证其压力边界的完整性，不提出对变形的限制要求。
通过有限元软件（FEA）进行三维抗震分析，计算阀门在SSE（安全停堆地震）工况下的应力分布，确保所有部件在X、Y、Z三个方向的地震加速度作用下应力均符合ASME III评定准则。电动闸阀的电传动装置应考虑电机的转动惯性对关闭力的影响，最好采用带制动功能的电机，以防过载。
10. 核级电动/气动驱动装置，全系列K1/K2/K3覆盖
配套的核级阀门电动装置共分三类：K1、K2和K3类。KQ系列核级阀门电动装置适用于300MWe～900MWe压水堆核电厂及其它核设施的阀门控制。经国家权威机构检测，性能试验、辐照老化试验、热老化试验、机械磨损老化试验、机械振动试验、加压循环试验、抗震试验及LOCA事故环境试验等各种恶劣环境考核，符合RCC-E-1993、IEEE382-1996、EJ/T1022.11-1996标准的要求。
K1级：安装在核反应堆安全壳以内，在正常环境条件下和在SL2（安全停堆地震动）载荷下以及在事故期间或事故之后仍能够执行规定的功能。必须通过辐照老化（总剂量1700kGy）、热老化（138℃/300h）、LOCA事故环境（156℃/0.56MPa+硼酸混合液喷淋）等最严苛测试。
K3级：安装在核反应堆安全壳以外，在正常环境条件下和在SL2（安全停堆地震动）载荷下仍能够执行规定的功能。驱动方式可选电动、气动、手动、液压。
11. 核级鉴定试验全覆盖，40年设计寿命
核级闸阀样机全面通过下列型试验考验，确保在核电站40年寿命期内安全可靠运行：
热态寿命循环试验：2000次热态启闭循环（核安全1级可达4000次）；全焊接结构阀门试验次数可达5000次
热循环试验：模拟机组启停机温度交变环境
流体阻断试验：在最严酷设计流量和压差条件下考核阀门在规定时间内的切断能力
端部加载试验：验证阀门与管道连接处在端部弯矩和推力作用下的抗力
密封性能试验：阀座气密封试验（符合ASME QME-1）、阀杆填料密封试验
抗震鉴定试验：按IEEE 344标准执行OBE（运行基准地震）4g和SSE（安全停堆地震）6g逐级试验，三向同时加载
辐照老化试验：根据阀门安全等级确定设计寿期内预计累积的中子及γ射线辐照剂量（核1级总剂量1700kGy=170Mrad，剂量率5kGy/h）
热老化试验（加速热老化，138℃/300h，模拟40年运行热效应）
机械磨损老化试验：阀门电动执行机构在加载情况下操作2000次循环
振动试验（0.75g动态特性检查、4g OBE地震、6g SSE地震）
LOCA环境试验（K1级适用） ：模拟失水事故环境，156℃急剧升温+0.56MPa(abs)绝对压力+硼酸和氢氧化钠混合液喷淋，持续96h
端部推力试验等
12. 在线更换填料功能，维护便捷
采用上装式或可拆卸中法兰结构设计，在需清洗或检修时无需将整个阀体从管道上拆卸，即可方便地在线更换填料和阀内件，大幅降低核岛高风险区域的现场作业时间和维修人员所受辐照剂量。
13. 多种连接方式，焊接连接为主
核1级闸阀特别是安全壳内的核一级阀门，明显特点是采用焊接连接（对接焊BW、承插焊SW），确保绝对零泄漏。核2、3级闸阀可选法兰连接（RF突面法兰、RTJ环连接面法兰），便于拆卸检修。焊接连接的闸阀须进行100%射线探伤（RT）和渗透探伤（PT）无损检测，确保焊缝无缺陷。
14. 适用主蒸汽隔离阀（MSIV）等关键安全功能
在核电站中，闸阀是实现主蒸汽隔离阀（MSIV，Main Steam Isolation Valve）功能的核心装备。位于安全壳外的辅助厂房内，用于主蒸汽管破裂时迅速关闭，以防止破口处蒸汽流出量过大引起反应堆冷却太快，使反应堆重返临界，或造成安全壳内压力超过设计限值。采用带顶块撑开的平行式双闸板闸阀结构，具有慢速开启、维持全开、慢速关闭等正常功能，安全相关功能有0-3秒快速关闭。
| 项目 | 参数 |
|---|---|
| 产品系列 | RBN-GV系列进口核级闸阀（GV = Gate Valve，闸阀） |
| 公称通径 | DN15 ~ DN750（NPS 1/2英寸 ~ 30英寸），常规主推DN50 ~ DN400 |
| 公称压力 | Class150 ~ Class2500（PN1.6 ~ PN42.0MPa），最高可达PN32.0MPa/Class1500 |
| 最大压力等级 | 核安全1级：可达Class2500/PN42.0MPa；核安全2、3级：Class1500/PN25.0~PN32.0MPa |
| 设计压力 | 核安全1级：主回路17.2MPa ~ 25.0MPa（设计温度350℃）；辅助回路：≤6.4MPa ~ 25.0MPa |
| 适用温度 | 标准型：-46℃ ~ +350℃；高温扩展型：-46℃ ~ +450℃；低温型：-60℃ ~ +200℃（低温钢） |
| 连接方式 | 对焊连接（BW，ASME B16.25，核1级标准）、承插焊连接（SW，ASME B16.11，小口径）、法兰连接（RF突面法兰、RTJ环连接面法兰，核2/3级适用） |
| 结构型式 | 楔式弹性单闸板闸阀、楔式双闸板闸阀、带弹簧预紧平行式双闸板闸阀、带顶块撑开平行式双闸板闸阀 |
| 阀盖型式 | 螺栓连接（法兰螺栓+唇边密封焊）、压力自密封阀盖（高温高压适用） |
| 操作方式 | 电动（K1/K2/K3核级电动装置）、气动（K1/K2/K3核级气动执行器）、手动（手轮+伞齿轮）、液动（双闸板平行式） |
| 适用系统 | 主蒸汽系统（主蒸汽隔离阀MSIV）、主给水系统、辅助给水系统、设备冷却水系统、化学和容积控制系统（RCV）、余热排出系统（RRA）、凝结水系统、循环水系统、汽轮机旁路系统、核岛消防系统等 |
| 适用介质 | 水、除盐水、含硼水、蒸汽、饱和蒸汽、过热蒸汽、给水、凝结水、空气、气体、含微量颗粒流体等 |
| 阀体材质 | 碳钢（A105/WCB）、合金钢（F22/F91/F92/WC6/WC9）、不锈钢（CF8/CF8M/CF3M）、双相不锈钢、低温钢（LCB/LCC） |
| 闸板材质 | 碳钢+不锈钢堆焊、不锈钢（304/316/316L）、合金钢，密封面堆焊司太莱合金/硬质合金 |
| 阀座材质 | 阀体本体堆焊司太莱合金（钴基合金/无钴合金）、可更换式硬质合金阀座 |
| 阀杆材质 | 2Cr13、304不锈钢、316不锈钢、17-4PH、Inconel 718 |
| 密封面堆焊材料 | 司太莱合金（Stellite）/钴基合金、无钴合金（镍基合金）、硬质合金，堆焊硬度HRC38-45 |
| 密封填料 | 低逸散柔性石墨编织绳+成形石墨环组合（符合ISO 15848）、双层填料带引漏管、波纹管密封（可选） |
| 垫片材质 | 金属夹石墨密封垫、不锈钢缠绕垫片、紫铜垫 |
| 泄漏等级 | 金属硬密封：ASME/FCI 70-2 Class IV/Class V（可达无可见泄漏），满足AP 598零泄漏标准 |
| 低逸散标准 | ISO 15848、TA-Luft（可选） |
| 防火标准 | API 607、API 6FA（可选） |
| 核安全等级 | 核安全1级、核安全2级、核安全3级、非核级（NC） |
| 规范等级 | 规范1级（RCC-M B3500/ASME III NB）、规范2级（RCC-M C3500/ASME III NC）、规范3级（RCC-M D3500/ASME III ND） |
| 抗震类别 | 1A类（能动阀门）、1I类、Ⅰ类（抗震1类）、Ⅱ类（仅要求压力边界完整性） |
| 抗震分级（按电气设备） | K1级（安全壳内，需满足LOCA）、K2级（安全壳内，无LOCA）、K3级（安全壳外） |
| 质量保证等级 | QA1级、QA2级、Q1级、Q2级、Q3级（对应RCC-M质量保证体系） |
| 设计寿命 | 40年（与核电站主设备寿命匹配） |
| 执行机构鉴定标准 | IEEE 382《核电厂安全级阀门驱动装置的鉴定实验》、EJ/T531、EJ/T1022.11 |
| 设计制造标准 | ASME BPVC Section III（NB/NC/ND卷）、RCC-M（B3500/C3500/D3500）、GB/T 12234、GB/T 19672 |
| 结构长度标准 | ASME B16.10、API 6D、GB/T 12221 |
| 焊接端标准 | 对焊：ASME B16.25；承插焊：ASME B16.11 |
| 压力试验标准 | API 598、API 6D、MSS SP-61、JB/T 9092、RCC-M C5400 |
| 无损检测要求 | 100%射线探伤（RT）、100%渗透探伤（PT）、100%磁粉探伤（MT）（按ASME III/ NB、NC、ND卷相应要求） |
| 辐照累积剂量 | 核安全1级/K1级：1.7×10⁶Gy（1700kGy）；核安全2/K2级：4.8×10⁵Gy；核安全3/K3级：2×10⁴Gy |
| 事故工况温度 | K1级：LOCA事故工况156℃，0.56MPa(abs)绝对压力，硼酸+氢氧化钠混合液喷淋96h |
| 地震加速度 | OBE（运行基准地震）：4g三向；SSE（安全停堆地震）：6g正弦拍波或随机波三向 |
| 核电站适用规模 | 300MWe ~ 900MWe压水堆核电厂；亦适用于第三代核电（华龙一号、EPR等） |
| 使用寿命 | 不低于40年（符合核电站主设备设计寿命） |
说明：以上参数基于美国罗伯逊ROBERTSON RBN-GV-Series进口核级闸阀的标准技术规范编制。核级闸阀与常规工业闸阀的核心区别在于：核级闸阀须经历完整的核安全设备鉴定程序，包括辐照老化试验（40年寿命）、热老化试验（138℃/300h）、抗震鉴定（SSE 6g三向）、LOCA环境模拟试验（安全壳内K1级阀门需满足失水事故工况下的密封能力）。其材料须满足RCC-M或ASME Section III核级规范控制要求，质保体系及过程控制须遵循HAF 003核安全法规及10 CFR 50附录B等国际核电质保要求。
闸阀与其他类型阀门的核心结构区别：闸阀通过闸板垂直升降实现全开全关，全开时流道为直通无阻碍（流阻最小），全关时闸板与阀座压紧密封。其设计适用于两位式切断工况，不适合用作节流（部分开启）用途。与球阀、蝶阀等角行程阀门不同，闸阀为直行程，需较大的启闭空间。
四种闸板结构形式对比：楔式弹性单闸板——密封副结构简单、坚固可靠，适用于主回路系统（核安全1级）；楔式双闸板——可自动补偿角度误差，适用于温度变化较大的管路；带弹簧预紧平行式双闸板——关闭载荷不陡增，适用于启闭频率较高的核辅系统；带顶块撑开平行式双闸板——密封可靠、可耐受大压差，适用于主蒸汽隔离阀（MSIV）等关键安全功能部位。
选型建议：核级闸阀主要用于汽水管道两位式切断隔离场合，不具备调节功能。主蒸汽隔离阀（MSIV）选用带顶块撑开的平行式双闸板闸阀，配快速关闭气动执行器（单作用弹簧复位，关断时间0-3秒）。主蒸汽系统、主给水系统选用楔式双闸板闸阀或楔式弹性单闸板闸阀。核辅助系统（设备冷却水、化学容积控制等）选用楔式弹性单闸板或楔式双闸板。常规岛系统（循环水、凝结水等）选用楔式单闸板或平行式双闸板。选型时还需根据最高工作温度、最大操作压力、介质腐蚀性等级和含硼量、K类分级要求等因素进行综合评估。
具体规格可根据客户现场工况与核级要求进行定制化设计选型，建议在选型前向我司核工程专项技术组提供详细的系统工艺参数及核安全分级要求（核安全等级、规范等级、抗震类、K类、质保等级、安装位置的安全壳内/外属性），并明确是否需承受LOCA事故工况及需提供的设备鉴定试验报告类型，以便我司为您提供最优的核级闸阀整体解决方案。在订货时务请注明闸板结构型式、连接方式（焊接/法兰）、阀体材质及密封副堆焊硬化方式、执行机构类型及安全类别、HAF证书及设备鉴定报告要求等关键信息，确保每一台交付的核级闸阀都满足核电站40年寿命期安全运行的全部要求
