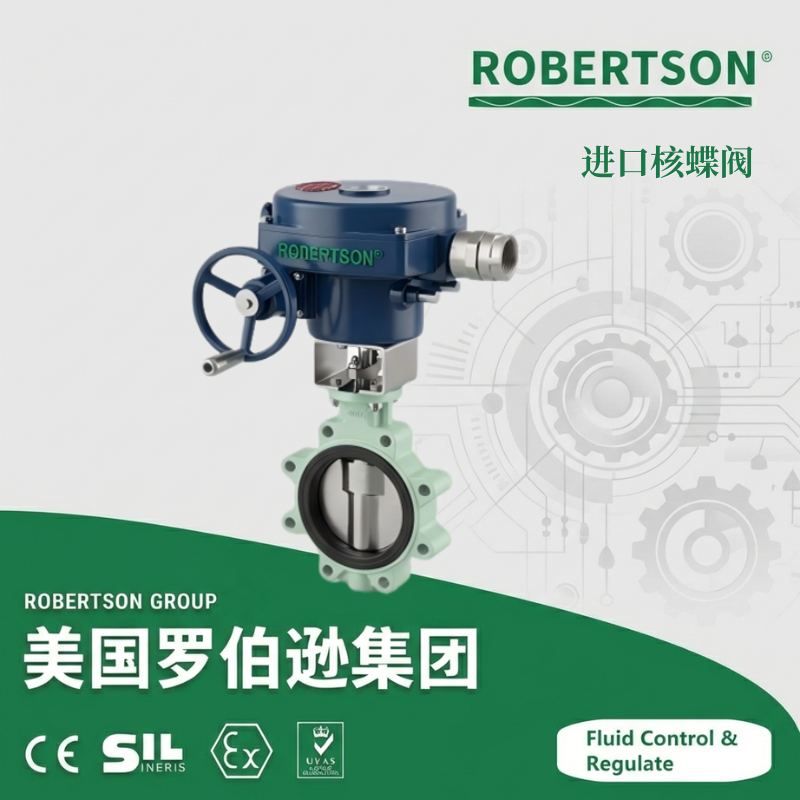

美国罗伯逊ROBERTSON进口核级蝶阀是由高可靠性角行程电动执行机构与满足核安全规范的专用蝶阀阀体组合而成的高安全性流体控制装备，是核电站冷却水系统、安全壳隔离系统、辅助回路及非放射性支持系统中关键的流体调节与切断阀门。该产品严格按照核电站设备“高安全级、高可靠性、耐极端工况”的核心要求设计制造，经历了从原材料溯源到产品鉴定的全生命周期质量控制，符合国际核安全法规及标准体系。 核电站用阀门首先依据其安装位置及安全功能确定相应的核安全等级，核级蝶阀广泛应用于百万千瓦级压水堆核电站的冷却水系统、重要厂用水系统、设备冷却水系统、换料水池冷却系统、废液处理系统等中低压大口径管路，核安全等级最高可达核安全2级/3级，规范等级对应规范1级/2级/3级。阀门及其驱动装置抗震类别为1A、1I或Ⅰ类，可在极限安全地震动（SSE）工况下保持压力边界完整性及满意的可运行性。根据功能场景不同，核级蝶阀分为K1、K2、K3三个安全等级：K1级适用于安全壳内需要事故工况下可运行的阀门，可在电离辐射环境下工作40年；K2级适用于安全壳内正常环境下工作的阀门；K3级适用于安全壳外正常环境下工作的阀门。 产品采用中线、双偏心或多层三偏心金属硬密封等结构，阀体密封圈可根据系统要求采用可拆卸阀座或一体式阀座设计，并配有密封圈限位结构有效防止阀瓣过转。阀体与蝶板主体材料采用低碳奥氏体不锈钢（316LN、304L）或镍基合金（如Alloy 600），所有关键核级部件在精加工前均经过严格检测与验证程序，通过有限元分析（FEA）优化应力分布并完成应力评价与疲劳寿命评估，设计寿命与核电站主设备寿命匹配。该产品适用于低温低腐蚀性的水介质以及含轻微辐射的海水介质等核电站专有流体工况，工作介质温度一般不超过200℃，设计压力覆盖PN1.0至PN6.4MPa以及Class150至Class600等级别，公称通径覆盖DN150至DN1200及以上，可满足百万千瓦级核电站的各类通断与调节需求。 美国罗伯逊ROBERTSON核级蝶阀全面通过热态寿命试验、热循环试验、流体阻断试验、地震试验、端部加载试验、冷态行程时间试验、辐照试验及动作寿命试验等各项型式试验鉴定。该产品供货满足核电安全质量保证等级Q1/Q2的要求，并具备国家核安全局（NNSA）的HAF系列法规认证，是核电站二、三回路系统及安全重要相关系统中各类大口径流体控制不可或缺的核心装备。 关联说明：核级蝶阀与常规蝶阀的核心区别在于：核级蝶阀需经历完整的核安全设备鉴定程序，包括辐射老化试验（设计寿命40年）、抗震鉴定（SSE地震下的结构完整性）、LOCA环境模拟试验（安全壳内阀门需满足失水事故工况下的密封能力）等，所有材料需具备抗辐照性能并通过晶间腐蚀试验及辐照脆化评估，各环节质量控制均须符合核安全法规HAF系列及RCC-M/ASME专项标准要求。
1. 完整的核安全分级体系，严苛适配核电厂系统需求
按照核安全重要性将阀门分为安全1级/2级/3级及NC级，不同等级对应不同的设计制造规范等级、抗震要求和质量保证要求。安全级阀门须严格遵从RCC-M B3500/C3500/D3500或ASME BPVC Section III中针对相应核安全等级的专项条款要求，确保阀门在核电站任何工况下均能可靠发挥预定的安全功能。
2. 抗震I类设计，确保极限事故工况下的可运行性
核安全级蝶阀均归入抗震1类要求——所有核级阀门在极限安全地震动（SL2）作用下均需保证压力边界的完整性；针对能动阀门装置（如电动/气动蝶阀），还需额外保证地震时和地震后有满意的可运行性。抗震分析采用有限元仿真与模态分析相结合的方式，依据IEEE-344或ASME QME-1抗震鉴定标准，通过等效静力法校核地震载荷下各部件应力均符合评定准则要求，确保阀门在地震环境中不会因共振或过应力导致功能丧失。
3. 核级专用电动执行器/核级驱动装置的配置
配套的电动执行机构可选用KQ系列核级阀门电动装置或根据要求采用1E级阀门电驱动装置，安全类别涵盖K1、K2、K3三个等级，适用于300MWe～900MWe压水堆核电厂及其他核设施的阀门控制。执行器遵循IEEE 382《核电厂安全级阀门驱动装置的鉴定实验》标准，完成全面的设计基准事故环境条件下的安全功能鉴定。核级电动执行机构主要由电机、减速器、行程控制机构、转矩控制机构、开度位置指示器和手电动切换机构等部分组成，具有冗余设计，能在事故工况下依据故障安全原则自动执行预定安全动作（如快速关断）。执行器防护等级满足IP65~IP68，防爆等级符合核岛环境安全要求。
4. 双偏心与三偏心结构可选，适应不同核岛系统需求
产品可根据系统要求选择双偏心衬胶/橡胶密封或三偏心金属硬密封两种核心密封结构。双偏心结构具有关闭力矩小、使用寿命长的优点，采用“T”形断面橡胶密封圈安装在蝶板或阀座上，无须拆卸阀门即可更换密封圈，调节范围广，密封效果好，尤其适用于二回路冷却水、重要厂用水、设备冷却水等低温低压大口径管道。三偏心多层次金属硬密封结构采用直板式设计，密封圈只在关闭位置时才与阀座接触，密封副在阀门开启时可瞬间脱开、关闭时密封圈渐渐切入阀座密封面，既能自动清除密封面上的杂质，又具有磨损补偿功能。层叠式密封圈使阀门密封副形成迷宫式结构，确保阀门实现气泡级密封，特别适用于安全壳隔离系统等高放射性、高安全功能要求的环境。
5. 核级材料选型，抗辐照与耐腐蚀性能卓越
阀体与蝶板主体材料严格按照RCC-M或ASME Section III规范的核级材料控制要求进行选取。材料为低碳奥氏体不锈钢，如316LN核电专用不锈钢、304L，双相钢等。此类材料含碳量极低，能够有效降低晶间腐蚀风险，并具备优异的抗氯离子应力腐蚀能力及抗中子辐照脆化能力。
关键密封面堆焊司太立（Stellite）硬质合金或司太莱硬质合金，密封面堆焊层加工后厚度不低于0.8～1.6mm，具备极高的硬度与耐磨性，能够有效抵抗中低流速下水中微量颗粒（如海生物、铁氧化物等）对密封副的冲刷、磨损及腐蚀作用。
6. 金属对金属多重密封，满足零泄漏等级要求
核级蝶阀通常采用金属对金属主密封+软质辅助密封（如柔性石墨/PTFE）的双重复合密封结构设计。阀体密封圈可采用可拆卸阀座或一体式阀座形式，密封圈设有周向限位结构，有效防止阀瓣在启闭过程中发生过转而造成密封面损伤。当阀座密封试验压差达到规定工作压差时，DN250蝶阀的泄漏率≤0.252NL/h，DN750蝶阀的泄漏率≤0.18NL/h，达到无可见泄漏至微气泡级的极高密封能力。
对于安全壳隔离蝶阀等重要设备，其最终功能试验按ASME QME-1（2002）QVP-7331.1标准实施，阀座气密封试验、阀杆填料密封试验、冷态行程时间试验、冷态可操作试验均按该标准严格执行，确保在事故工况下（尤其是LOCA失水事故条件下）阀门的放射性屏障功能丝毫不会削弱。
7. 低逸散阀杆密封与波纹管密封，实现零外漏
针对安全壳内及含微放射性介质的控制场景，核级蝶阀配置了极低逸散性能的阀杆密封系统。阀杆密封采用柔性石墨编织绳与成型石墨环的多层次组合密封结构，并结合低逸散填料密封技术，可满足ISO 15848 Class AH最高等级标准要求。
对于核安全1级或高放射性一回路非蝶阀常规选型但可参照的场景，中法兰加有密封焊，填料加有碟簧预紧或波纹管密封，确保阀门在整个设计寿命内无任何外泄漏产生，彻底杜绝放射性介质通过阀杆填料或中法兰向外扩散的任何可能性。
8. 冗余安全与故障安全设计（单一故障准则）
核级蝶阀及其执行驱动机构遵循核安全设备设计的单一故障准则：当系统中任何一个部件发生单一故障时，阀门整体必须仍能执行其预定安全功能。
执行机构控制回路通常采用双电磁阀并联冗余设计（ESD电磁阀冗余），任何一路电磁阀控制信号触发即可使阀门迅速复位至故障安全位置（全开或全关），确保单点失效不会导致阀门功能丧失。此外，执行器内部集成手动液压泵或手轮作为就地应急操作装置，在电气系统完全失效时，操作人员仍可通过就地手动操作完成阀门的紧急关闭或开启。
9. 长寿命免维护设计（40年设计寿命）
核级蝶阀的设计与生产全面贯彻了40年免维护或长周期维护的设计理念。主动运动部件（密封副、阀杆轴承等）均采用高耐磨低摩擦的耐辐照材料；阀体流道设计避免了任何易积存放射性物质的死角与滞止区；非金属弹性元件在使用前已经过加速热老化、辐照老化和机械循环寿命试验的严格考核；密封面的硬度远高于管道介质中可能存在的固体杂质硬度，以对抗长期服役环境中的微动磨损和磨蚀，实现40年全寿命周期内免维护可靠运行。
10. 全通径高流通能力与低流阻设计
核级蝶阀采用框架式薄蝶板结构，蝶板厚度薄且强度高，在全开状态下蝶板与介质流向保持基本平行。流道无滞止区——流线型的内腔设计平滑过渡，无任何锐角或凹槽，防止放射性介质微颗粒在此处积聚或沉积。极低的流阻和极高的流通能力特别适合于对水头损失控制要求严格的核电站大型冷却水系统、循环水系统及重要厂用水输送管线中。
11. 密封圈可在线更换
采用双偏心衬胶密封结构时，橡胶密封圈通常安装在蝶板上，通过压板固定。阀门在管道中安装就位后，检修人员无须将整个阀门从管线上拆卸下来，即可直接在管道上更换密封圈。调整密封圈在阀板上的压紧程度，可以获得最佳的预紧密封效果。这一特性显著降低了核电厂运行阶段隔离维修的辐照剂量和维修工时。
12. 事故快速关断能力（安全壳隔离阀）
针对安全壳隔离系统（EBA换气通风系统、ETY微扫气子系统）的应用需求，核级蝶阀配备快速关断机制。正常工况下气动/电动执行装置驱动阀杆带动蝶板旋转实现阀门启闭；当设计基准事故发生（如LOCA）时，控制系统使电磁离合器失电，弹簧储能机构瞬时动作，阀门自动快速关闭。ETY微扫气子系统隔离蝶阀关闭时间小于1秒，EBA通风隔离蝶阀关闭时间小于3秒，确保安全壳在事故工况下的密封完整性。
13. 严格的核级鉴定试验，100%合格放行
核级蝶阀在定型之前或每批供货之前，均需成功通过一系列完整的样机型式鉴定试验，包括：
热态寿命与热循环试验：样机经受2000次热态下的完整启闭循环，模拟40年运行周期内因温度变化导致的部件热膨胀与疲劳应力。
流体阻断试验：在最严酷设计流量和压差条件下考核阀门在规定时间内的切断能力。
地震试验：执行OBE（运行基准地震）和SSE（极限安全地震）逐级试验，验证阀体结构、执行机构支架、附属管线接头等附件在地震载荷与地震后结构完整性。
端部加载试验：验证阀门与管道连接法兰或焊接处在接管端部弯矩和推力作用下的抗力。
辐照试验：根据阀门安全等级确定其设计寿期内预计累积的中子及γ射线辐照剂量（典型值为250kGy～700kGy，约合2.5×10⁵Gy～7×10⁵Gy），在规定剂量辐照并施加设计基准事故热力条件后，密封件与弹性材料须仍能保持弹性与密封能力。
端部推力试验、动作寿命试验（验证阀门在机械上完成规定的开关循环次数，如手动阀门1000次、气动/电动阀门10000次动作后仍功能完好）以及静压密封试验（确保零泄漏至微泄漏合格）。
上述所有检验及鉴定资料均需生成完整设备鉴定报告，提交国家核安全监管部门或工程总包方备案审查。
14. 模块化与标准化接口设计
阀门的结构长度、法兰尺寸分别遵照ASME B16.10、ASME B16.5及GB/T 12221等标准执行，能够无缝对接任何核电厂的标准法兰管道系统。上装式在线维护结构（Top Entry）允许检修人员无须拆阀即可直接从阀体上端吊出内部蝶板及密封组件进行检修和零部件更换，大幅缩短了核岛内高风险区域的现场作业时间。
说明：以上参数基于美国罗伯逊ROBERTSON RBN系列进口核级蝶阀的标准技术规范编制。核级蝶阀与常规工业蝶阀的核心区别在于：核级蝶阀须经历完整的核安全设备鉴定程序，包括辐射老化试验（设计寿命40年）、抗震鉴定（SSE地震下的结构完整性）、LOCA环境模拟试验（安全壳内阀门需满足失水事故工况下的密封能力）等；其材料须满足RCC-M或ASME Section III核级规范控制要求；质保体系及过程控制须遵循HAF 003核安全法规及10 CFR 50附录B等国际核电质保要求。在选用时需特别注意：产品需要取得国家核安全局（NNSA）针对本型号核级阀门的HAF系列法规认证证书。用户订货时应向技术工程师提供核安全等级要求、抗震类别、安装位置的辐射剂量预估以及质保等级等核专项条件，美国罗伯逊ROBERTSON将依核电行业的质量保证要求，实施从原材料复检、特殊工艺控制（如堆焊、热处理、无损检测）到最终设备鉴定的完整质量保证体系，确保每一台交付的核级蝶阀都满足核电站40年寿命期安全运行的全部要求。具体规格可根据客户现场工况与核级要求进行定制化设计选型，建议在选型前向我司核工程专项技术组提供详细的系统工艺参数及核安全分级要求（K类/安全级/规范级/抗震类），以便我司为您提供最优的核级阀门整体解决方案。
