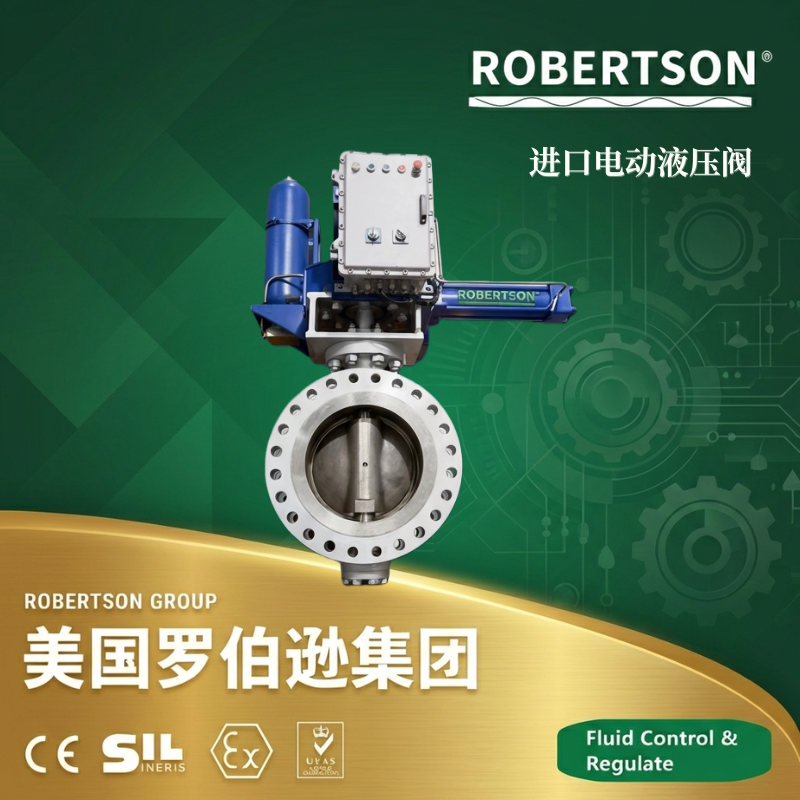

美国罗伯逊ROBERTSON进口电动液压蝶阀是由高精度电液一体化执行机构与高性能蝶阀阀体组合而成的智能型流体控制装备，将先进的液压驱动技术与电动智能控制体系完美融合。该产品采用“电液联动”（Electro-Hydraulic Linkage）技术理念——以电力为控制核心、以液压为动力传递媒介，通过电液伺服阀将DEH、DCS或PLC等控制系统输出的标准电信号（4-20mA DC）转换为液压信号，驱动液压缸输出超大推力，从而带动蝶板对管路介质实现精确调节或快速切断，是传统电动蝶阀在大扭矩、高精度、高可靠性及紧急安全保护等要求苛刻场合的理想升级方案。 该产品由蝶阀阀体与电液执行机构两大部分组成。电液执行机构是一套集成式液压动力系统，通常由液压泵站（油箱、油泵、油泵电机、双联过滤器）、控制阀组（伺服阀、电磁阀、插装阀、溢流阀）、蓄能器、液压油缸（单作用/双作用）、角度/位移传感器、电气控制单元（PLC/控制器）及液压管路等核心部件构成，采用“一阀一站、独立分体式”结构设计。其核心工作原理为：电气控制系统接收来自DEH/DCS/PLC的4-20mA输入信号并同时接收角位移传感器检测到的实际阀位信号，二者在位置放大器中进行比较，其差值经放大后作为电液伺服阀的指令信号，驱动电液伺服阀控制伺服油缸按指定方向运动，通过拨叉机构或传动机构将伺服油缸的直线位移转换为阀板的角位移，直到输入信号与反馈信号偏差为零，使其停止在与输入信号相对应的位置上，达到位移与信号的精确平衡。 阀体部分涵盖对夹式、法兰式、凸耳式及对焊式等多种连接结构，可采用双偏心（高性能/HPBV）或三偏心金属硬密封结构，阀座密封面堆焊司太莱合金等硬质材料并进行精密研磨处理，具有优异的耐高温、耐磨损性能。阀体材质涵盖WCB铸钢、CF8/CF8M不锈钢、双相不锈钢及特种合金等，公称通径覆盖DN50至DN1200（2英寸至48英寸），公称压力涵盖Class150至Class1500（PN16至PN260），适用温度范围从-196℃深冷工况延伸至+650℃超高温工况。 电动液压蝶阀将电液执行机构的超大推力、平稳传动、蓄能器紧急关断能力与电动智能控制的高精度、远程操控优势融为一体，广泛应用于火力发电汽轮机低真空供热系统（中低压联通管蝶阀/EGV）、催化裂化装置烟机入口高温蝶阀、长输管线截断阀、水电厂机组进水蝶阀等关键领域，尤其适用于对驱动力矩要求大、动作频繁、需紧急安全关断及高压高温等恶劣工况。
1. 超大输出力矩，专为大扭矩阀门设计
采用液压驱动作为动力核心，可获得远超纯电动执行机构的输出力矩。液压系统可输出高达数万牛米的驱动力矩，能够轻松驱动大口径、高压差蝶阀及在高摩擦力工况下的可靠启闭，尤其适用于因介质结垢或长期静止导致转动阻力增大的老旧阀门或恶劣工况场合。
2. 蓄能器冗余动力，事故紧急快关能力
液压系统中配置蓄能器作为快速关闭的动力源，集成式结构不需外部持续油源即可工作。在正常工作时主油泵将蓄能器充满储能压油；当事故、断电等紧急状况发生时，即便主油泵失电，蓄能器内储备的压力油能立即快速释放，通过ESD电磁阀控制液压油缸驱动蝶阀实现毫秒级快速关闭（ESD），关闭时间可控制在1.5-15秒（按口径而定）。为满足高可靠性要求，ESD电磁阀采用冗余设计（19A和19B），任一电磁阀失电即触发蝶阀快速关闭。
3. 电液伺服高精度，支持连续调节与程序控制
采用电液伺服阀为核心的电液位置伺服控制系统，可实现蝶阀开度（0-90°）的精确伺服调节（Modulating）和程序启闭控制。控制精度优于纯电动蝶阀，抗干扰能力强，特别适用于需要对蒸汽流量、压力进行连续精细调整的工况（如汽轮机供热蝶阀）。
4. 传动平稳缓冲，无撞击寿命长
液压驱动通过液压油作为传动介质，传动平稳可靠，具有先天的缓冲功能，无机械撞击现象。在阀门快关末端设置液压缓冲装置，可有效防止阀门关闭过位冲击，保护密封副免受损坏，延长阀门使用寿命。
5. 智能锁位保位，安全可靠防误动
液压系统中设置锁位电磁阀和保位功能，当出现跟踪失调、输入信号丢失、反馈信号丢失和断电等故障时，控制系统能自动执行锁位功能（保持当前阀位），并分级报警。有效防止外界干扰或系统故障引起的阀门误动，尤其适用于对安全性、可靠性要求极高的长输管线、热网和汽轮机系统。
6. 双向密封，越关越紧
蝶板密封圈采用多层次金属硬密封结构或PTFE/增强PTFE唇形弹性密封，可实现进口、出口双向完全密封，不受介质流向限制。介质压力越高，密封力越大，确保在各类压差工况下的零泄漏性能，满足API 598及MSS SP-61标准。
7. 超宽温度适应范围
产品适用温度范围极为广泛。软密封配置（PTFE/RPTFE/PEEK）适用于-40℃～+260℃常温及中低温场合；多层次金属硬密封适用于-40℃～+450℃中高温及含颗粒介质场合；高温合金/司太莱合金硬密封适用于-40℃～+650℃超高温蒸汽及烟气场合；低温伸长型经深冷处理后可满足-196℃深冷工况（LNG、液氧、液氮等）。
8. 多重密封与防火防静电设计
阀杆密封采用低泄漏设计，可满足ISO 15848、TA-Luft等低逸散标准。阀门设有防静电装置，可有效导出蝶板与阀座摩擦产生的静电，消除静电火花安全隐患。产品可选配防火结构（符合API 607/API 6FA标准），即便在火灾导致软密封件烧毁的极端情况下，金属对金属的二次密封仍可维持基本密封，阻止介质大量泄漏和火焰蔓延。
9. 独立分体式结构，远离热源安全可靠
采用“一阀一站、独立分体式”结构设计——动力泵站可远离阀门本体布置于安全区域，执行机构控制部分可安装在运转层平台或远离热源振源的区域。液压管路仅传递压力油，不传递精密信号，可有效避免阀门本体管道振动传导至精密电气控制元件，大幅提高系统可靠性，尤其适用于汽轮机中低压联通管等强振动场合。
10. 电液推杆人性化设计，就地手动液压操作
配备电液推杆或手动液压泵作为就地应急操作装置，在电气控制系统故障或断电情况下，可通过手动液压泵实现蝶阀的就地手动操作，确保紧急工况下仍可干预阀位。执行器还设有手动活动试验功能，操作者可经常试动阀门，使阀门小角度开关，并设有目测指示及自动发讯信号，以便随时知晓阀门是否运动灵活，有效防止长期静止导致的卡涩、锈死现象。
11. 智能控制系统集成，无缝对接DCS/DEH
执行机构的电气控制系统接受DEH/DCS/PLC的4～20mA输入信号，同时接受角位移传感器检测到的实际阀位信号，通过PID调节实现高精度闭环控制。所有启闭过程可由PLC和远程控制中心控制，并可设置调节参数（开度、启闭速度、分级关断角度等）。支持HART、Modbus、Profibus等主流通信协议，实现远程集中监控和智能化运行。
12. 故障自诊断与自动补压功能
液压系统配备完善的自检和报警功能：油压监测、油温监测、液位监测、过滤器堵塞报警等。蓄能器配置自动补压功能——当长期停机内泄造成蓄能器压力下降至低限值时，工作泵自动开启向蓄能器充液，直至压力达到设定上限值后自动停机，始终保证蓄能器有足够的储备能量在紧急状态下快速关闭阀门。
说明：以上参数基于美国罗伯逊ROBERTSON RBEH系列进口电动液压蝶阀的标准技术规范编制。电动液压蝶阀与常规电动蝶阀的核心区别在于：采用液压驱动代替纯电动驱动，以电液伺服系统实现高精度调节控制，配备蓄能器实现失电紧急快速关断（ESD），输出力矩大、传动平稳、安全性高，是火电、石化、长输管线、水电等关键领域中对驱动力矩要求大、可靠性要求高的理想选择。具体规格可根据客户现场工况进行定制化选型，建议在选型前向我司技术工程师提供详细的工艺参数（介质种类、温度、压力、压差、口径）、控制方式（调节/开关/ESD）及安全要求，以确保阀门与系统完美匹配。在订货时务请注明执行器类型（弹簧复位单作用/双作用）、液压系统配置（是否配置蓄能器、ESD电磁阀冗余）、防爆防护等级及启闭时间要求等关键信息，以便我司为您提供最优化一体式电液解决方案。
