进口蜗轮陶瓷球阀-美国罗伯逊ROBERTSON

进口蜗轮陶瓷球阀-美国罗伯逊ROBERTSON

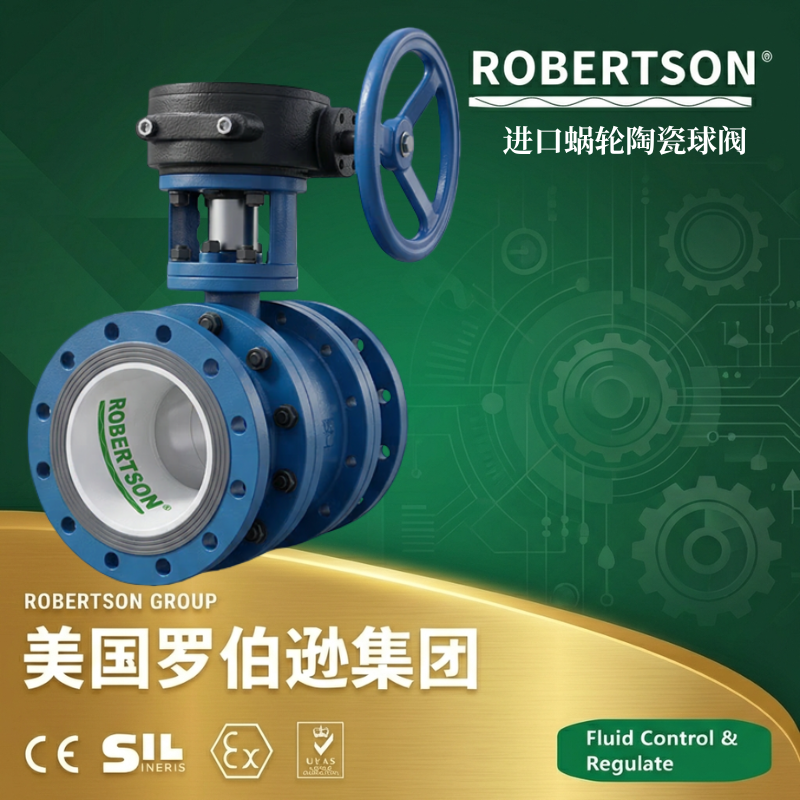

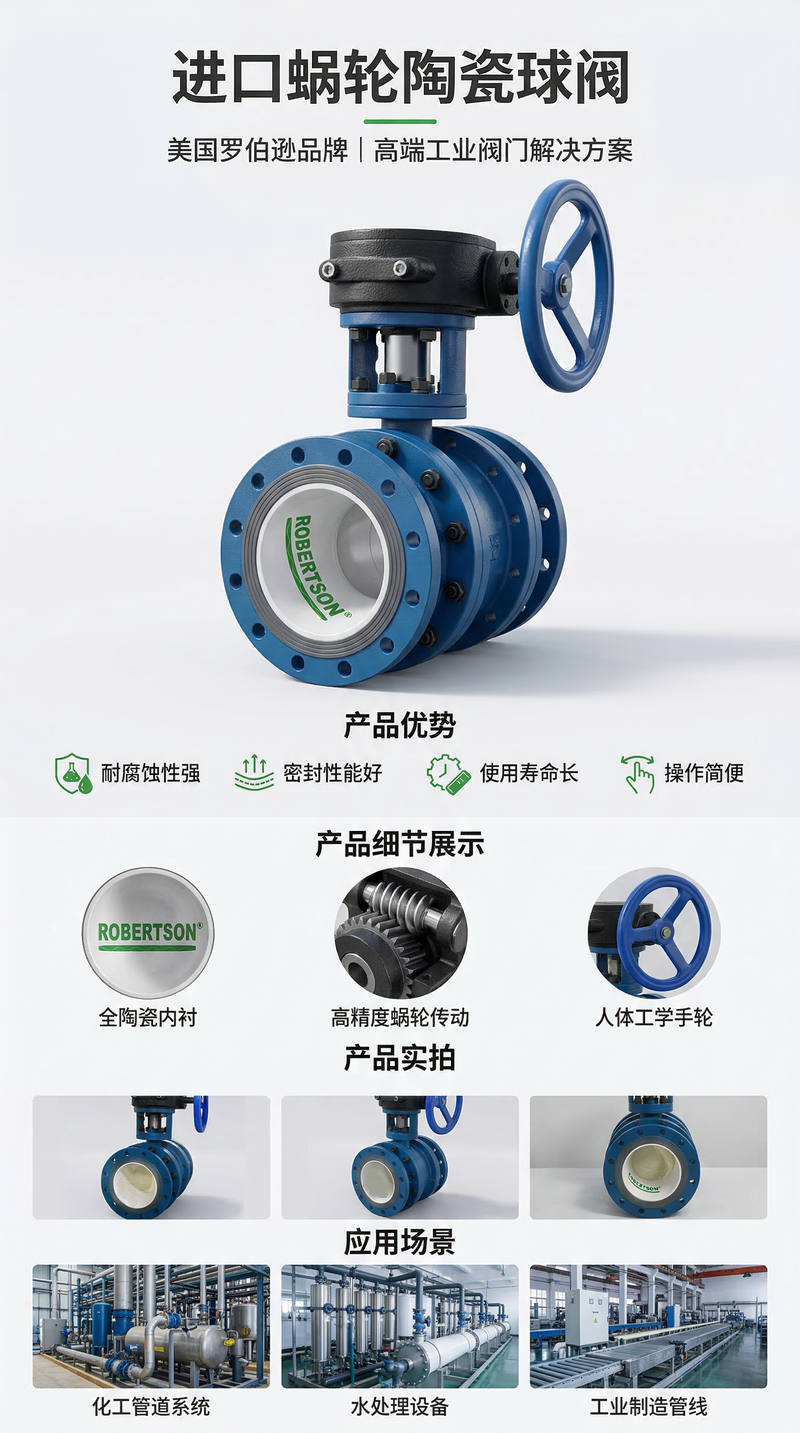

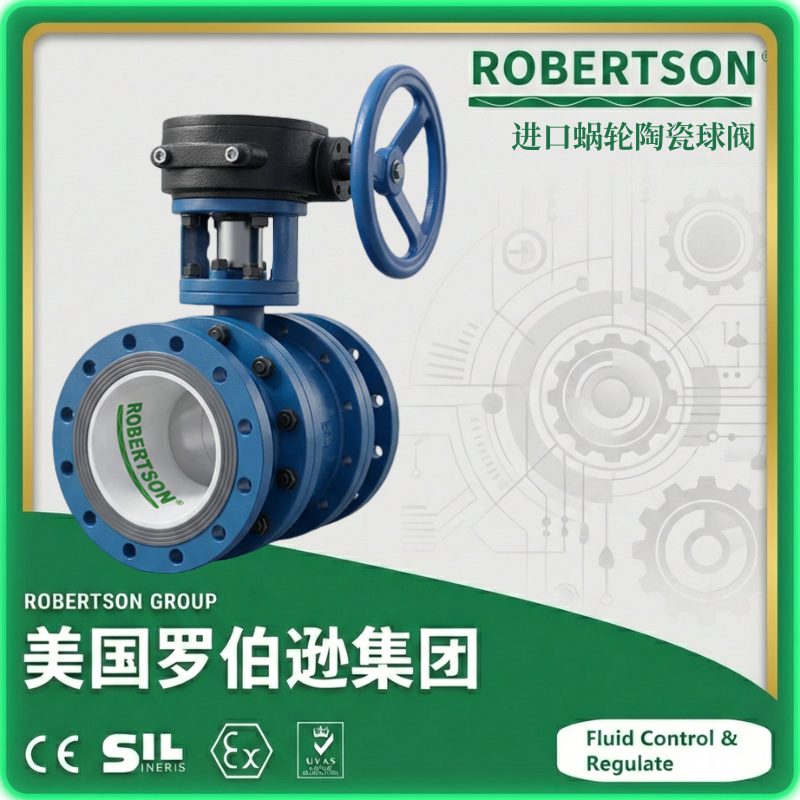

美国罗伯逊 ROBERTSON 进口蜗轮陶瓷球阀是一款采用高性能结构陶瓷材料与蜗轮蜗杆传动机构相结合的高性能球阀。该产品主要由阀体、陶瓷球体、陶瓷阀座、阀杆及蜗轮蜗杆驱动装置等部件构成。其核心技术在于所有与介质接触的部件,包括球体、阀座和阀体内壁,均采用结构陶瓷材料(如氧化锆ZrO₂、氧化铝Al₂O₃)制造,利用陶瓷材料极高的化学稳定性和硬度(洛氏硬度HRC90,仅次于金刚石),实现了远超金属阀门的耐腐蚀、耐磨损及耐冲蚀性能。蜗轮蜗杆驱动系统提供平稳、精确、省力的操作,有效降低操作强度。该产品广泛应用于电厂脱硫脱硝、钢厂喷煤、冶金、造纸、硅粉输送、煤化工等行业的各类酸碱盐气体、液体、高温蒸汽和泥浆输送系统中。

产品特点
技术参数
可选配置

  • 超强的耐磨损、耐腐蚀性能:阀球、阀座和阀体内部与介质接触部件均为结构陶瓷材料,具有出色的耐腐蚀、耐磨损和耐冲刷性能。其化学稳定性及硬度极高(洛氏硬度HRC90),仅次于金刚石。尤其适用于高硬度的颗粒或有软颗粒但又有腐蚀的介质中

  • 密封性能优异,可达零泄漏:球体采用先进研磨设备及工艺制造,球圆度精度高,表面质量好。与阀座对研后,利用ZrO₂陶瓷的自润滑性,可取得很好的密封性能,达到零泄漏标准

  • 蜗轮蜗杆驱动,操作轻便省力:采用蜗轮蜗杆减速传动装置,通过齿轮啮合放大操作力矩,使启闭力矩大大降低。蜗轮装置具有自锁功能,可在任意开度自锁保持,防止因振动等因素导致阀门误动作。适用于大口径及需要较大操作力矩的工况。

  • 使用寿命长,性价比高:陶瓷球阀具有金属球阀不可比拟的优势,使用寿命是钛金属、蒙乃尔金属阀门的2至4倍。同时具有成本低、运行经济性高的优点

  • 适应极端工况,应用范围广:适用温度范围覆盖-40℃至+550℃,公称压力最高可达32.0MPa。可应用于电厂脱硫脱硝、钢厂喷煤、冶金、造纸、硅粉输送、煤化工等行业,适用于含固体颗粒的硫酸、盐酸、石灰水、石膏浆液、黑水、灰水等介质

  • 阀杆与密封系统强化设计:阀杆材质化学元素达到国家规定标准要求,精工细磨,表面经抗蚀氮化或调质处理,保证阀杆具有良好的力学性能及抗腐蚀能力。内置缓冲补偿弹性垫圈,确保稳定良好的密封性,并且在含有杂质的介质中,不容易卡死造成球的破裂

参数项目 规格值(ROBERTSON 蜗轮陶瓷球阀)
公称通径 DN15 ~ DN300(NPS ½″ ~ 12″)
公称压力 1.6MPa ~ 32.0MPa(最高可达10MPa
适用温度 -40℃ ~ +550℃
连接方式 法兰连接(标准);可选螺纹、对夹
阀体材质 碳钢(WCB、A105)、不锈钢(304、316、316L、CF8、CF8M
球体/阀座材质 结构陶瓷(氧化锆ZrO₂、氧化铝Al₂O₃)
阀杆材质 不锈钢(17-4PH、316L
填料材质 柔性石墨、PTFE
驱动方式 蜗轮蜗杆传动(标准);可选手动、气动、电动
设计制造标准 GB/T 12237、API 608、ASME B16.34
结构长度标准 GB/T 12221、ASME B16.10
法兰连接标准 GB/T 9113、ASME B16.5
试验检验标准 GB/T 13927、JB/T 9092、API 598
设计寿命 主体结构≥20年
  • 结构型式选配:可根据工况需求选配全球半球结构。阀体通常为三段式结构,体型坚固,外形美观

  • 驱动与执行器配置:除标准蜗轮蜗杆驱动外,可选用手动(手柄)气动(双作用/单作用弹簧复位)及电动(开关型/调节型)等多种驱动方式。执行器可配限位开关、电磁阀、空气过滤减压阀、电气阀门定位器等附件。

  • 阀体材质升级选配:除标准WCB碳钢外,可按介质腐蚀性程度及洁净度要求升级选配不锈钢304/316/316L、CF8/CF8M等材质

  • 陶瓷材质选配:可根据介质特性选配氧化锆(ZrO₂)(韧性好,适用于冲击载荷工况)或氧化铝(Al₂O₃)(硬度更高,适用于高磨损工况)

  • 防爆与防爆区配置:可根据危险场所安全等级要求选配隔爆型(Ex d) 电动/气动执行器及附件,适用于Zone 1、Zone 2爆炸性气体环境。

  • 特殊工况专用配置:可根据特定工况需求提供以下配置——高温工况(适用温度+350℃~+550℃):选用耐高温陶瓷材质及高温密封填料;高磨损/含颗粒介质(矿浆、煤粉、灰渣等):选用全衬硬密封陶瓷结构,硬度HRA88以上强腐蚀化工级配置(强酸、强碱):选用高纯度氧化铝或氧化锆陶瓷内件防静电与防火配置:可选配防静电结构,符合API 607防火标准。
